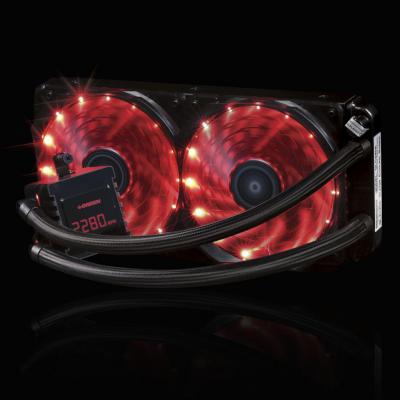

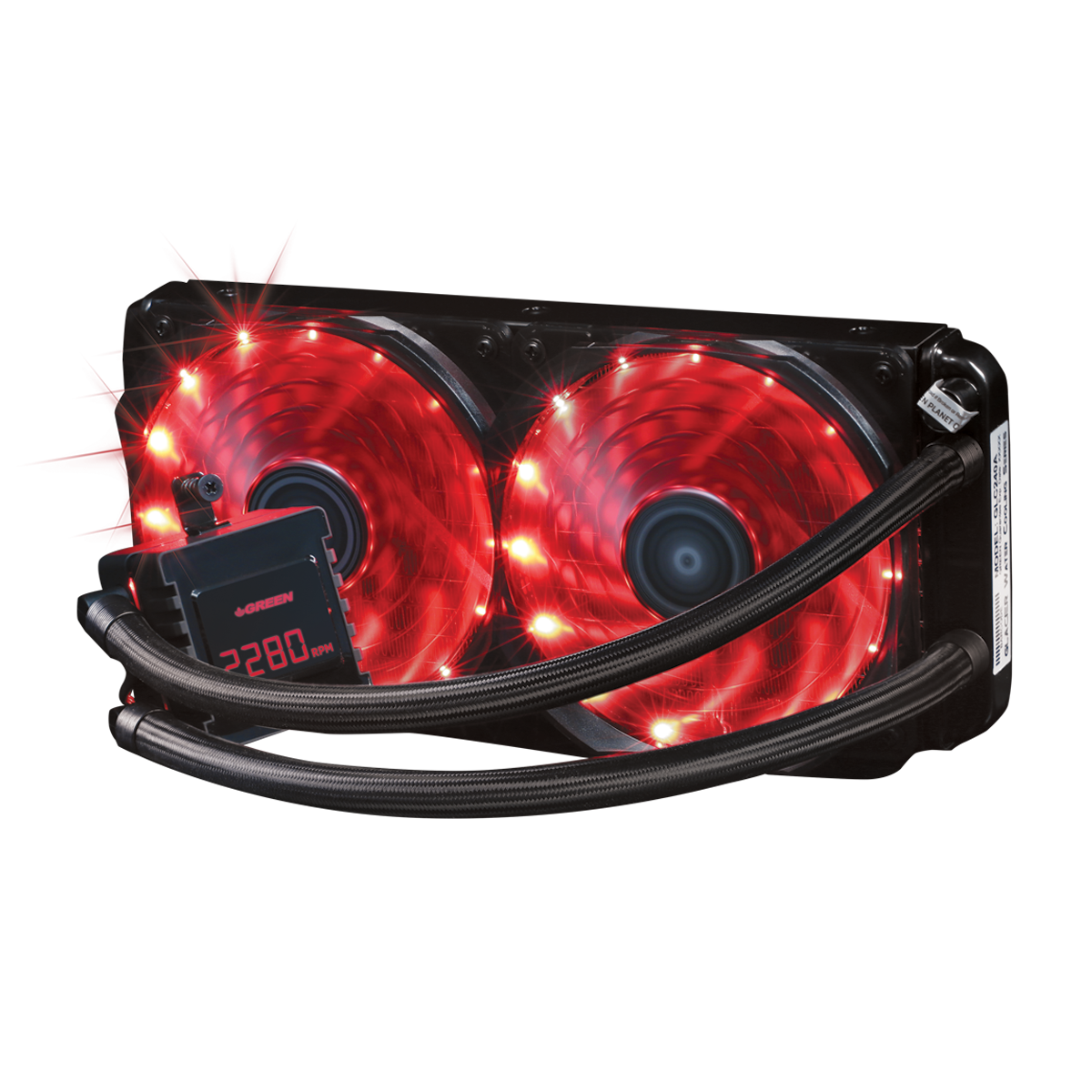

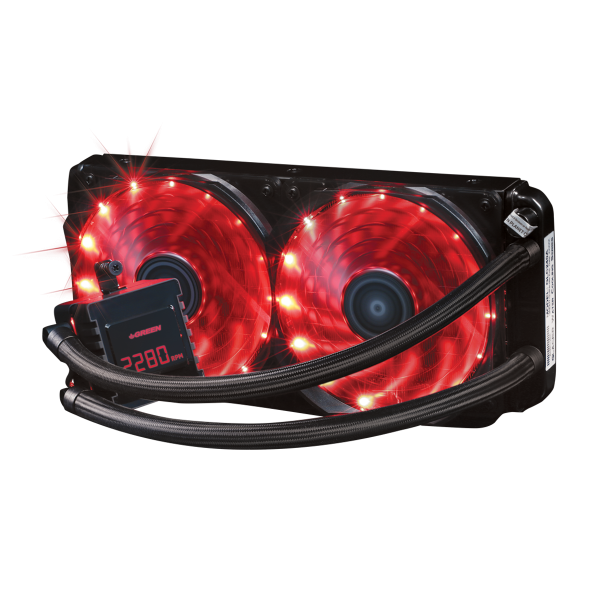

GLACIER 240 EVO

طراحی چشم نواز، کیفیت ساخت فوق العاده، کارایی مثال زدنی و عمر مفید بسیار بالا از بارزترین ویژگی های خنک کننده های آبی سری GLACIER EVO محسوب می شوند. گیمرها، اورکلاکرها و سیستم های سرور و Workstation مجهز به پردازنده های پرمصرف از پرطرف دارترین مشتریان این سری از خنک کننده های آبی به شمار می روند.

مجهز به صفحه نمایش با قابلیت نمایش سرعت چرخش واترپمپ و دمای مایع خنک کننده
واتر بلاک مسی با تکنولوژی 0.15mm Micro Channel
واترپمپ مجهز به موتور 9 پل و هسته با تکنولوژی Ceramic Bearing

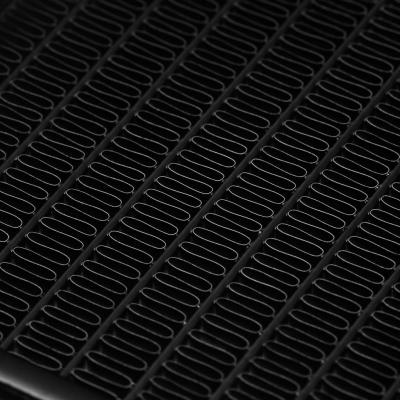

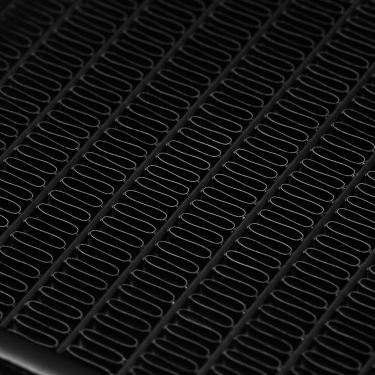

رادیاتور ساخته شده از آلومینیوم خالص برای داشتن حداکثر کارایی
کولانت با فرمولاسیون جدید جهت انتقال حرارت با بازدهی بالا و جلوگیری از اکسیداسیون واتربلاک
دارای 2 عدد فن 120mm مجهز به هسته با تکنولوژی Hydraulic Bearing و نورپردازی 15xRed-LED
دارای قابلیت جداسازی آسان پره فن
برخورداری از لوله های قطور و بادوام مجهز به روکش بافته شده
اتصالات بسیار مستحکم و آب بندی چند مرحله ای جهت جلوگیری از نشتی های احتمالی
عمر بسیار بالا و نویز صوتی فوق العاده پایین واترپمپ
وزن کم و قابلیت نصب سریع و آسان
همراه داشتن تیوب 1.5 گرمی خمیر حرارتی GREEN GT-4 Premium
مناسب برای سیستم های گیمینگ، اورکلاکینگ، سرور و Workstation
سازگاری با تمامی سوکت های پردازنده پلتفرم های Intel و AMD
دارای 18 ماه گارانتی گرین و 5 سال خدمات پس از فروش

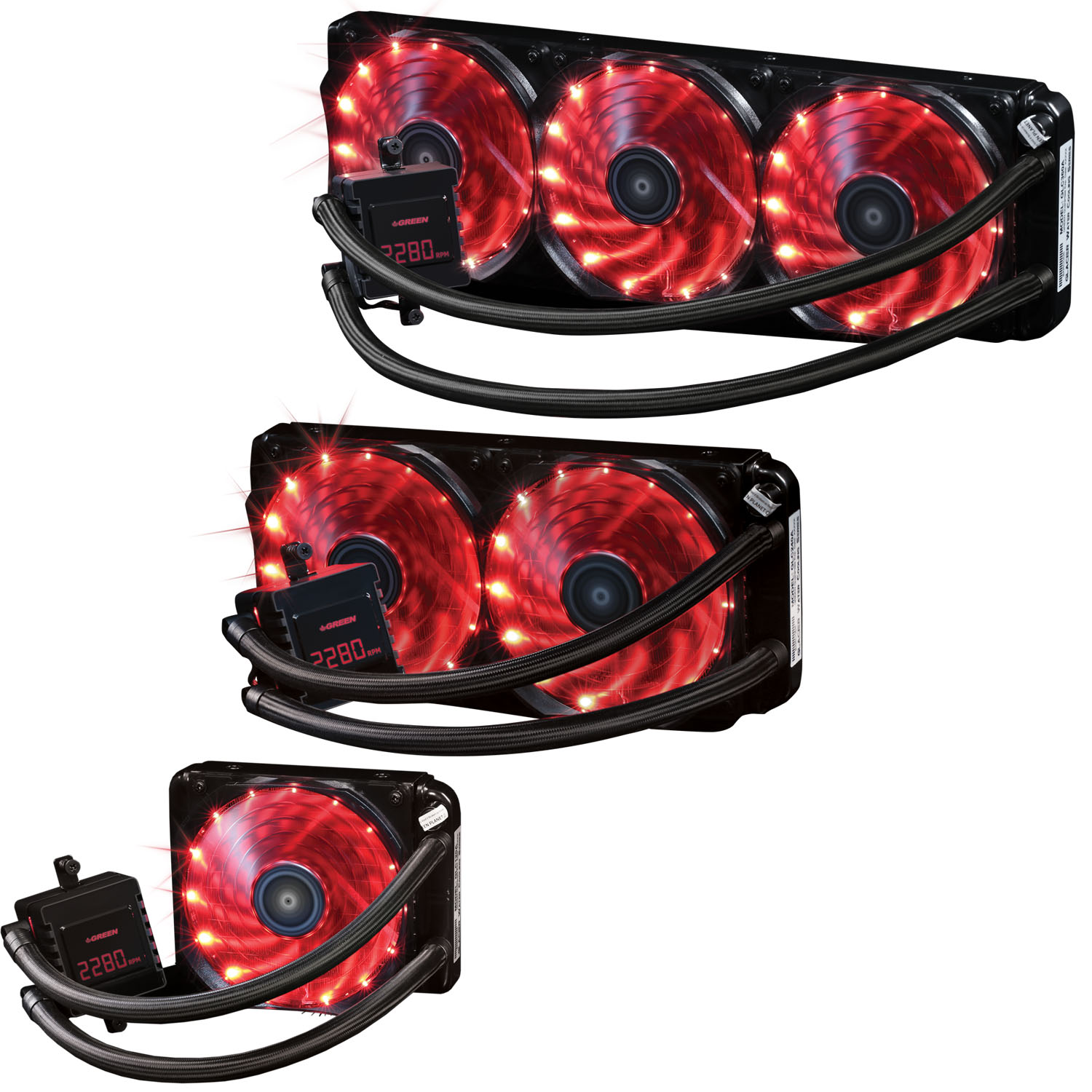

پس از عرضه موفق واترکولینگ های Glacier شرکت سیاره سبز GREEN شاهد عرضه سری جدید این واترکولینگ ها با نام Glacier EVO هستیم. خنک کننده‌های مایع Glacier EVO همانند نسخه پیشین در سه سایز رادیاتور 120، 240 و 360 میلی‌متری و تحت مدل‌های تجاری Glacier 120-EVO و Glacier 240-EVO و Glacier 360-EVO با 18 ماه گارانتی گرین عرضه می‌شوند.

واترکولینگ های سری Glacier Evo گرین

در سری جدید واترکولینگ های Glacier شاهد تحول عظیمی در بخش طراحی هستیم که در مجموع راندمان آن را نسبت به مدل‌های قبل افزایش داده است، عمده تغییرات صورت گرفته در بخش طراحی ظاهری بلاک، پمپ، لوله انتقال مایع و فن‌هاست که در ادامه به آن‌ها اشاره خواهد شد:

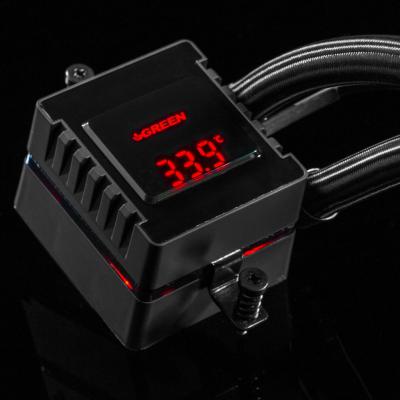

نمایشگر دیجیتال: بر روی واتربلاک این خنک کننده نمایشگر دیجیتالی تعبیه شده است که اطلاعاتی از قبیل دمای مایع خنک کننده (کولانت) و سرعت گردش پمپ را به نمایش می‌گذارد. علاوه بر این لوگوی چشمک زن گرین با جلوه Breathing بیش از پیش به زیبایی‌های این واترکولینگ افزوده است.

واترپمپ: شرکت گرین با ایجاد تغییراتی در طراحی پروانه‌های واترپمپ توانسته بدون کاهش شدت جریان هدایت مایع، سرعت گردش واترپمپ را کاهش دهد که این امر منجر به کاهش بیش از پیش نویز واترپمپ و افزایش طول عمر آن خواهد شد.

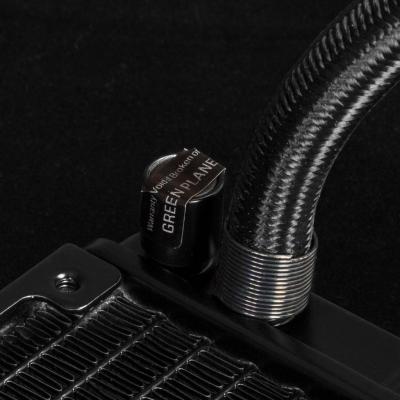

لوله‌ها و اتصالات: به سبب افزایش حجم انتقال مایع در نسخه جدید، لوله‌های انتقال مایع قطورتر گردیده و بروی پوشه بیرونی آن از الیاف بافته شده استفاده گردیده که مقاومت لوله‌ها را در برابر خوردگی، پارگی، فشار و انسداد در صورت خم شدن افزایش می‌دهد.

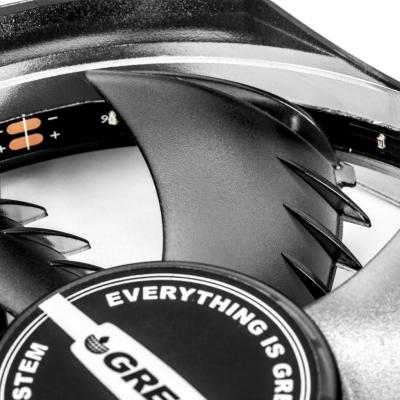

فن: این خنک کننده از فن 120 پرقدرت از نوع Hydraulic Bearing بهره می‌برد که به‌ مراتب کم صداتر از نسخه‌های قبلی است. پره‌های این فن نیمه شفاف باقابلیت جدا سازی و شستشو می‌باشد که به نوار 15xLED قرمز رنگ جهت نورپردازی مجهز گردیده است.

خمیر حرارتی: خمیر حرارتی جدید موجود در پکیج واترکولینگ، محصول مشترک واحد تحقیق و توسعه شرکت گرین و یکی از خوش‌نام‌ترین کمپانی‌های تولید کننده محصولات کولینگ است که با برند تجاری GT-4 Premium عرضه شده است و طبق تست‌های انجام شده در فواصل طولانی مدت، کارایی و گرانروی آن نسبت به نسخه قبلی (Thermalright CF3) بهبود یافته و در رده بهترین نمونه‌های موجود در بازار قرار می‌گیرد.

مشخصات فیزیکی

نوع خنک کننده	خنک کننده آبی پردازنده
مدل	(GLC240-EVO (GLACIER 240 EVO
سری محصول	GLACIER EVO
نوع واتر کولینگ	240mm AIO Water Cooling

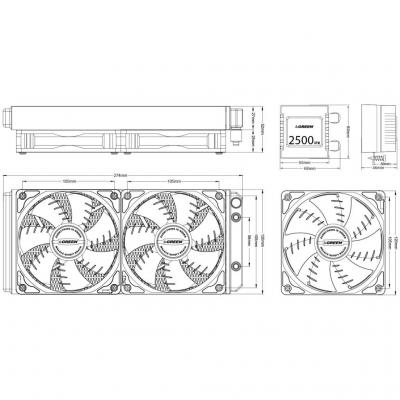

ابعاد رادیاتور (ارتفاع x عرض x طول)	274mm x 120mm x 27mm
ابعاد کف واتر بلاک (طول x عرض)	50mm x 56mm
ابعاد واتر پمپ (ارتفاع x عرض x طول)	60mm x 55mm x 46mm
ابعاد فن (ارتفاع x عرض x طول)	120mm x 120mm x 25mm
جنس رادیاتور	Pure Aluminum
نوع لوله های انتقال مایع	315mm / 12.5mm Rubber Braided Large Diameter Tubes
صفحه نمایش واتر بلاک	دارد

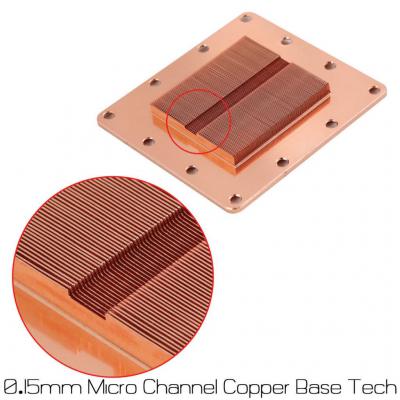

تکنولوژی واتر بلاک	0.15mm Micro Channel Copper Base Technology

مشخصات فنی واتر پمپ

نوع یاتاقان واترپمپ	Enhanced Ceramic Bearing
حداکثر سرعت چرخش واترپمپ	2500RPM ±5%
نویز صوتی واترپمپ	Max 19dBA
ولتاژ / جریان واترپمپ	12V / 0.27A
حداکثر توان مصرفی واترپمپ	3.24W
نوع کانکتور واتر پمپ	3Pin
میانگین عمر مفید واترپمپ (MTBF)	80.000Hrs

مشخصات فنی فن

تعداد و نوع فن	2x 120mm High-Flow Blade Design
نورپردازی فن	15x Red LED
محدوده سرعت چرخش فن	800-2000RPM ±5%
تکنولوژی هسته فن	Hydraulic Bearing
حداکثر جریان هوای عبوری از فن	2x 86CFM
حداکثر فشار هوای فن	3.8mmH2O
نویز صوتی فن	19-28dBA
ولتاژ / جریان فن	12V / 0.33A
حداکثر توان مصرفی فن	2x 4.0W
نوع کانکتور فن	4Pin PWM
میانگین عمر مفید فن (MTBF)	100.000Hrs

مشخصات خمیر حرارتی

نوع و وزن خمیر حرارتی	(GT-4 PREMIUM / 0.5ml (1.5g

سازگاری با سوکت های پردازنده

سوکت های مبتنی بر پلتفرم های Intel	LGA775 , LGA1151 , LGA1155 , LGA1366 , LGA2011 , LGA2066 , LGA1156 , LGA1200
سوکت های مبتنی بر پلتفرم های AMD	AM4 , AM3/+ , AM2/+ , FM1 , +/FM2 , sTR4
حداکثر پتانسیل دفع توان حرارتی (TDP Support)	220W
مدت زمان گارانتی	18 ماه

گالری تصاویر GLACIER 240 EVO

راهنمای کاربر و اسناد

راهنمای نصب (User Manual)

راهنمای نصب بر روی انواع پردازنده های مبتنی بر سوکت های Intel و AMD

حجم : 3.63MB

دانلود

راهنمای نصب (User Manual)

راهنمای نصب اختصاصی بر روی سوکت AMD sTR4

حجم : 1.78MB

دانلود

کاتالوگ محصولات گرین

کاتالوگ کامل تمامی محصولات گرین نسخه Q3-2020

حجم : 52.1MB

دانلود

چرا دمای نمایش داده بر روی واتربلاک با دمای پردازنده در نرم افزارهای مانیتورینگ تحت سیستم عامل و یا Bios متفاوت است؟

دمایی که بر روی واتربلاک خنک کننده های سری Galcier EVO نمایش داده می شود در واقع دمای مایع خنک کننده (کولانت) در حال گردش در خنک کننده است و با دمای هسته های پردازنده تفاوت دارد.

چرا شدت نور قرمز رنگ فن های خنک کننده آبی در وضعیت بی باری سیستم کاهش می یابد و یا خاموش می شود؟

دلیل این مشکل به تکنیک کنترل سرعت فن در تنظیمات Bios مادربرد مربوط می شود. در تنظیمات Bios تکنیک کنترل سرعت فن ها را به حالت PWM Mode تغییر دهید.

چرا سرعت چرخش پمپ در بایوس برخی مادربردها نمایش داده نمی شود؟

به دلیل ساختار مدرن واترپمپ 9 پل به کار رفته در خنک کننده های آبی سری GLACIER EVO، برخی مادربردها با تکنیک سنجش سرعت چرخش این نوع پمپ ها سازگار نیستند. لازم به ذکر است این ناسازگاری در عمل هیچ خللی در کارایی و عملکرد این خنک کننده ایجاد نمی کند.

شرایط گارانتی خنک کننده های آبی شامل چه مواردی می شود؟

• مشتري گرامي ضمن تشکر از انتخاب شما، اين کالا توسط گارانتی گرین، پشتیبانی شده است و آسيب‌هاي ناشي از نقص فني دستگاه، مواد به کار رفته و اشکالات ناشی از توليد، به مدت 18 ماه (25 ماه در مدل ARGB) شامل گارانتي گرین مي‌باشند.

• لطفا در هنگام مراجعه، جعبه و تمامی ملحقات جانبی را به همراه داشته باشید.

• هرگونه تغيير در مشخصات اصلی، باز شدن واتر بلاک یا لوله های انتقال کولانت دستگاه توسط افراد غيرمجاز، آسيب‌هاي وارده به کانکتورها و مخدوش شدن سريال دستگاه، گارانتي

را از درجه اعتبار ساقط خواهد ساخت.

• هرگونه اقدام جهت تعويض، افزايش و يا کاهش کولانت (مايع خنک کننده)، گارانتي را از درجه اعتبار ساقط خواهد ساخت.

• در صورت فراهم بودن شرايط گارانتي، این دستگاه بنا به تشخيص کارشناسان گارانتی گرین، تعمير و يا با دستگاه سالم تعويض خواهد شد.

• با توجه به تغيير و تحول سريع قطعات کامپيوتري، در صورت موجود نبودن مدل اصلي دستگاه، مدل دستگاهی مشابه و با احتساب قيمت روز، تقدیم خواهد شد.

• اين گارانتي فقط شامل دستگاه واتر کولینگ بوده و در صورت آسيب ديدگی ساير قطعات سيستم، هیچگونه مسئولیتی بر عهده گارانتی گرین نخواهد بود.

کانکتورهای برق واتربلاک و فن های واترکولینگ را به کدام یک از سوکت های فن مادربرد وصل کنم؟

• در صورتی که مادربرد شما دارای سوکت 4Pin تحت عنوان Pump_Fan است:

– سوکت 3Pin واتربلاک را به سوکت Pump_Fan و فن ها را نیز به واسطه تبدیل های 1 به 2 موجود در محتویات داخل جعبه (برای مدل های مجهز به رادیاتور 240/360mm) به سوکت CPU_Fan متصل کنید.

• در صورتی که مادربرد شما فاقد سوکت 4Pin تحت عنوان Pump Fan است:

– سوکت 3Pin واتربلاک را به سوکت SYS_Fan یا CPU_OPT و فن ها را نیز به واسطه تبدیل های 1 به 2 موجود در محتویات داخل جعبه (برای مدل های مجهز به رادیاتور 240/360mm) به سوکت CPU_Fan متصل کنید.

کانکتور برق واتربلاک دستگاه من 3Pin است ولی سوکت های فن روی مادربرد 4Pin هستند، راه حل چیست؟

از آنجا که توصیه می شود برای داشتن بهترین کارایی همواره سرعت چرخش پمپ بر روی حداکثر تنظیم شود اغلب واترکولینگ های موجود در بازار دارای پمپ با سوکت برق 3Pin هستند. اتصال کانکتورهای 3Pin به سوکت های 4pin کاملاً استاندارد است و تنها قابلیت کنترل PWM غیرفعال خواهد شد و پمپ همواره با حداکثر سرعت کار خواهد کرد.

چرا سرعت چرخش فن های واترکولینگ من همواره بر روی حداکثر است؟

فن های خنک کننده های آبی گرین از نوع PWM هستند و حتی با تکنیک کنترل DC Voltage هم قابل کنترل هستند. برای این منظور در تنظیمات فن Bios مادربرد خود، قابلیت های نظیر QFan یا Smart Fan را فعال کنید.

جهت نصب فن ها بر روی رادیاتور چگونه است؟

• در صورتی که رادیاتور واترکولینگ را بر روی سقف و یا سینی پشتی کیس نصب می کنید:

– فن ها می باست هوا را به سمت رادیاتور هدایت و هوای گرم از سقف و یا پشت کیس خارج شود.

• در صورتی که رادیاتور واترکولینگ را بر روی سینی جلویی کیس نصب می کنید:

– فن ها می بایست هوا را از محیط خارج به سمت داخل رادیاتور مکش کنند.

چرا در چند دقیقه ابتدایی روشن شدن سیستم از سمت واترکولینگ صدای حرکت حباب های آب شنیده می شود؟

در تولید انبوه خنک کننده های آبی سیکل بسته (AIO) همواره حدود %2 ای %5 از ظرفیت کولانت (مایع خنک کننده) پر نمی شود. دلیل این امر پیشگیری از نشتی های احتمالی به دلیل انبساط آب در دماهای بالا است. همین امر باعث می شود در برخی اوقات از سمت خنک کننده صدای حرکت حباب های آب شنیده شود. برای حل این مشکل توصیه می کنیم در صورتی که رادیاتور را به صورت عمودی (در سینی جلویی و یا پشتی) در کیس نصب کرده اید، جهت رادیاتور به گونه ای باشد که لوله ها به سمت پایین قرار بگیرند.
