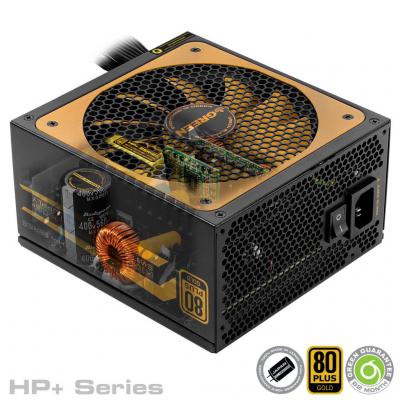

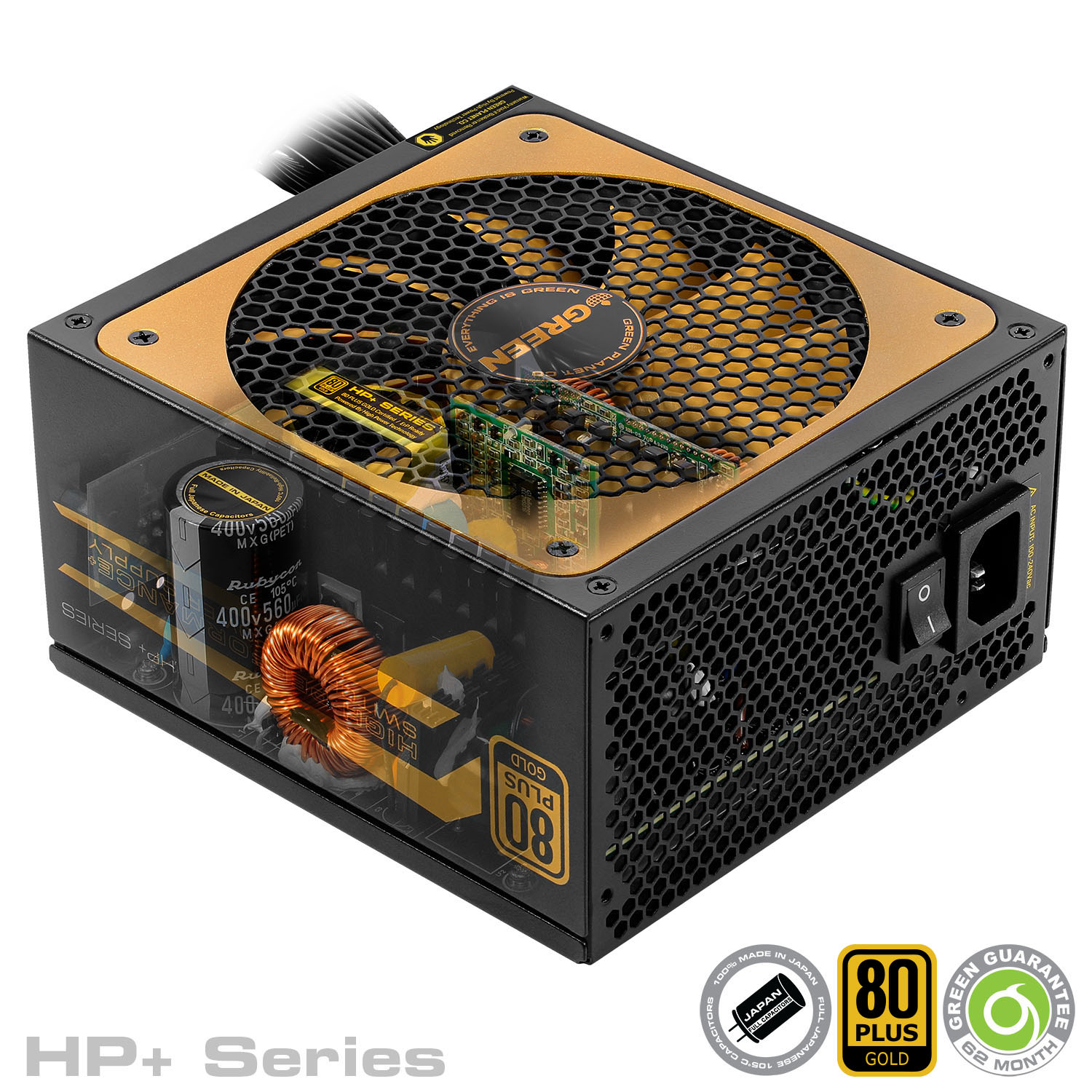

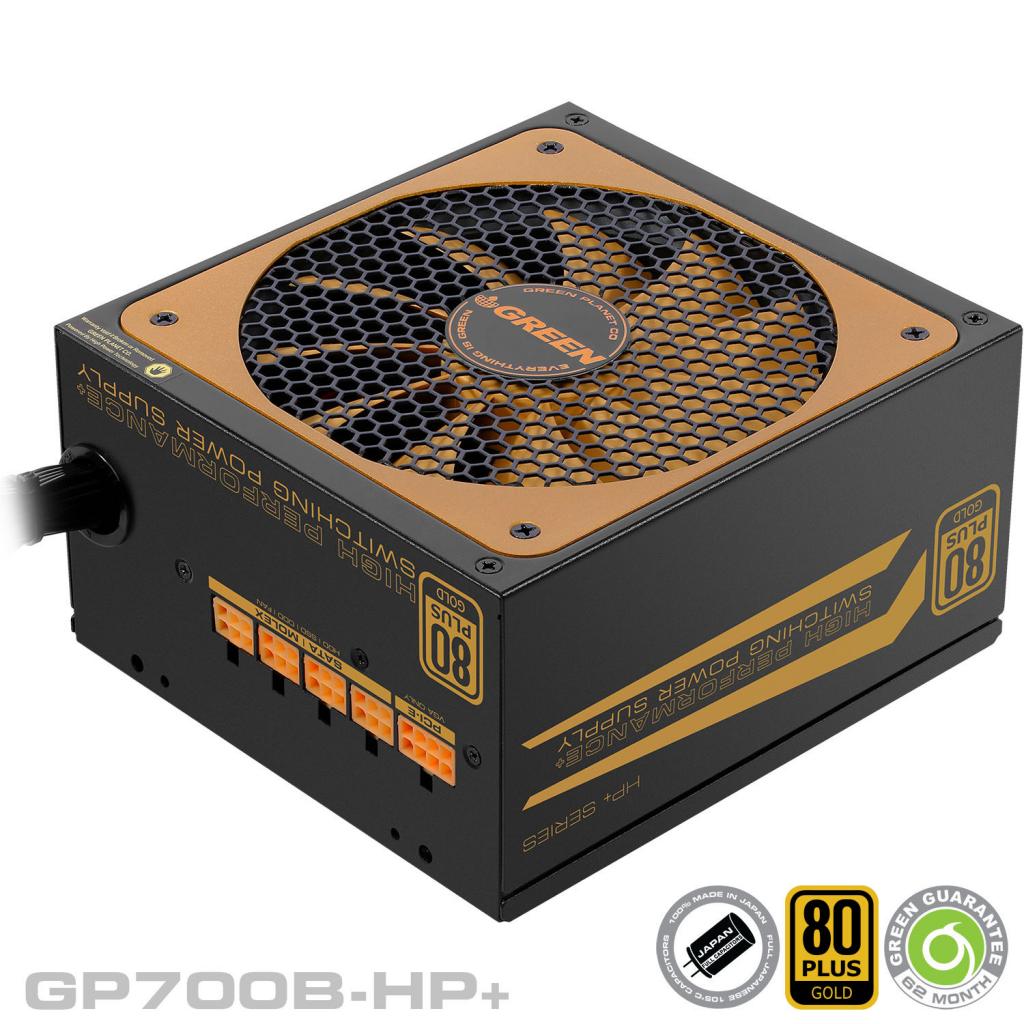

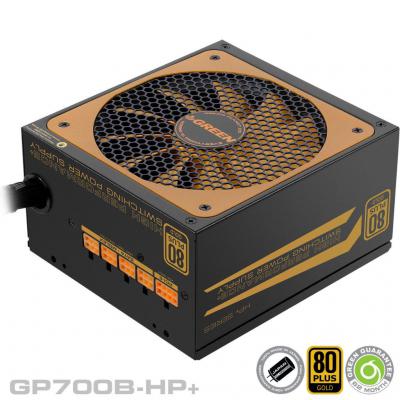

سری (High Performance (HP که منابع تغذیه میان رده نیمه ماژولار شرکت پردیس صنعت سیاره سبز محسوب می‌شوند بازار آن دسته از کاربران را هدف گرفته که به دنبال قطعاتی با نسبت کارایی به قیمت باشند! به بیان دیگر، کسانی که می‌خواهند با کمترین هزینه ممکن، بالاترین بازدهی و کارایی را تجربه کنند، معمولاً این سری از پاورهای گرین را انتخاب می‌کنند.

نسل جدید پاورهای +HP گرین، چه از نظر ظاهری و چه از نظر باطنی، هیچ شباهتی با نسل قبلی خود (پاورهای HP گرین) ندارند و در کل مجهز به پلتفرمی کاملاً متفاوت و البته بسیار مدرن‌تر از نسل قبل خود می باشند. در ادامه به تشریح قابلیت‌های جدید این سری در مقایسه با نسل قبل می‌پردازیم.

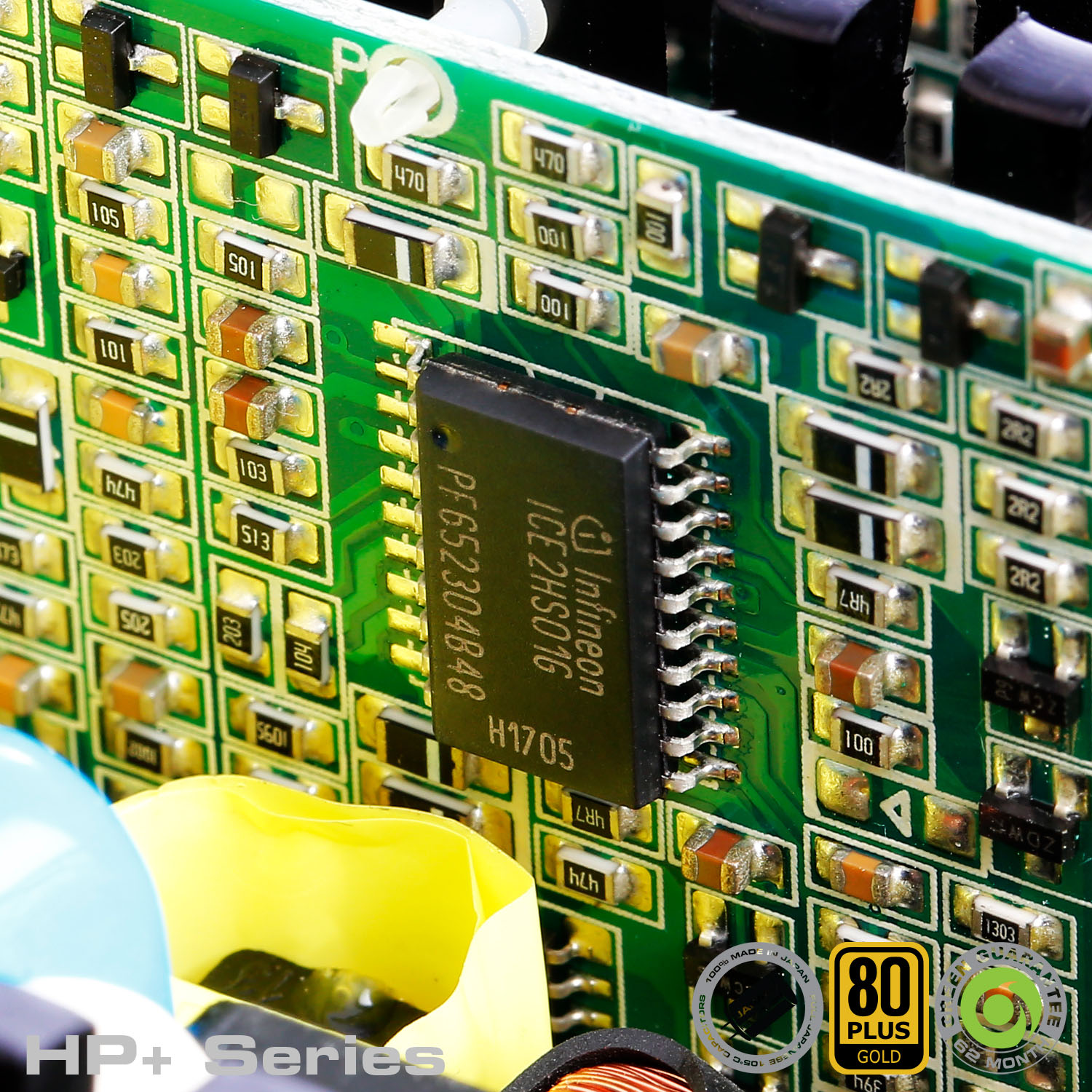

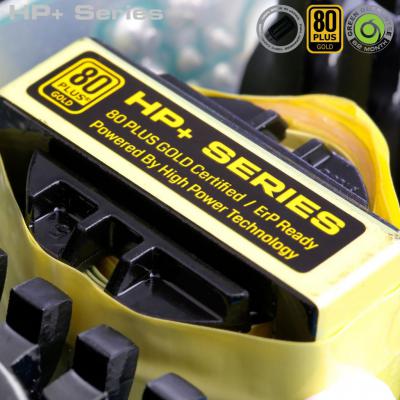

توپولوژی مدرن Half-Bridge به همراه مبدل تانک رزونانس (LLC Resonant) در بخش اولیه

در این سری دیگر خبری از توپولوژی نسل قبل Double Forward نیست و همانند منابع تغذیه رده بالا به لطف توپولوژی مدرن و بسیار پربازده Half-Bridge در کنار مبدل LLC Resonantکه باعث نرم شدن شکل موج سوئیچینگ (Soft Switching) و تحقق عملی Zero Voltage Switching در بخش ورودی می‌شود، حامل‌های EMI، RF و تلفات سوئیچینگ در ورودی کاهش یافته و بازدهی مصرف انرژی (Efficiency) به طرز محسوسی افزایش می‌یابد. همچنین مبدل‌ تانک رزونانس (LLC Resonant) این امکان را فراهم می‌سازند تا سرعت Switching ماسفت های بخش ورودی به‌مراتب بالاتر از توپولوژی‌های نسل قبل باشد که این امر نیز در عمل و به‌خصوص در وضعیت بی‌باری، باعث افزایش بازدهی مصرف انرژی (Efficiency) خواهد شد.

به‌صورت میانگین بازدهی مصرف انرژی “بخش اولیه” در منابع تغذیه سوئیچینگ مجهز به این توپولوژی بین 93% تا 96% خواهد بود.


توپولوژی مبدل‌های DC-DC به همراه یک‌سوسازی هم‌زمان (Synchronous Rectification) در بخش ثانویه

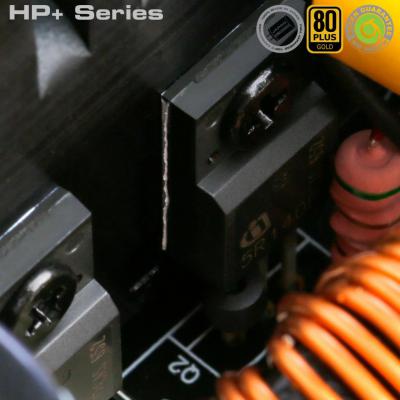

پاورهای سری +HP بر خلاف نسل قبل که در طراحی بخش ثانویه آن‌ها از توپولوژی Group Regulation استفاده شده بود از جدیدترین و مدرن‌ترین طراحی حال حاضر یعنی “مبدل‌های DC-DC به همراه یک‌سوسازی هم‌زمان (Synchronous Rectification)” بهره می‌برد. در تکنولوژی Synchronous Rectification از دیودهای شاتکی در بخش خروجی استفاده نشده و به‌طور کامل Power MOSFET ها جای آن‌ها را گرفته‌اند. در پاورهای سری +HP به لطف استفاده از نسل سوم پاور ماسفت های سری OptiMOS کمپانی آلمانی Infineon ، شاهد افزایش چشمگیر کارایی و کاهش افت ولتاژ و تلفات حرارتی هستیم. همین امر به‌صورت محسوس باعث افزایش عمر مفید و تحمل منبع تغذیه در برابر حرارت بالا می‌شود.


همچنین به‌واسطه تعبیه مبدل‌های DC-DC در این بخش، ولتاژ هر یک از شاخه‌های اصلی خروجی (12V,+5V,+3.3V+) به‌صورت کاملاً مستقل ساخته و پرداخته می‌شود. این امر در عمل باعث تثبیت بیش از پیش سطح ولتاژ شاخه‌های نام برده در وضعیت‌های Cross Load (توزیع نامتوازن بار بر روی شاخه‌های خروجی)، Zero Load (وضعیت کاملاً بی‌باری) و به دنبال آن، اضافه شدن پروتکشن (NLO (No Load Operation به قابلیت‌های این سری از منابع تغذیه شده است.

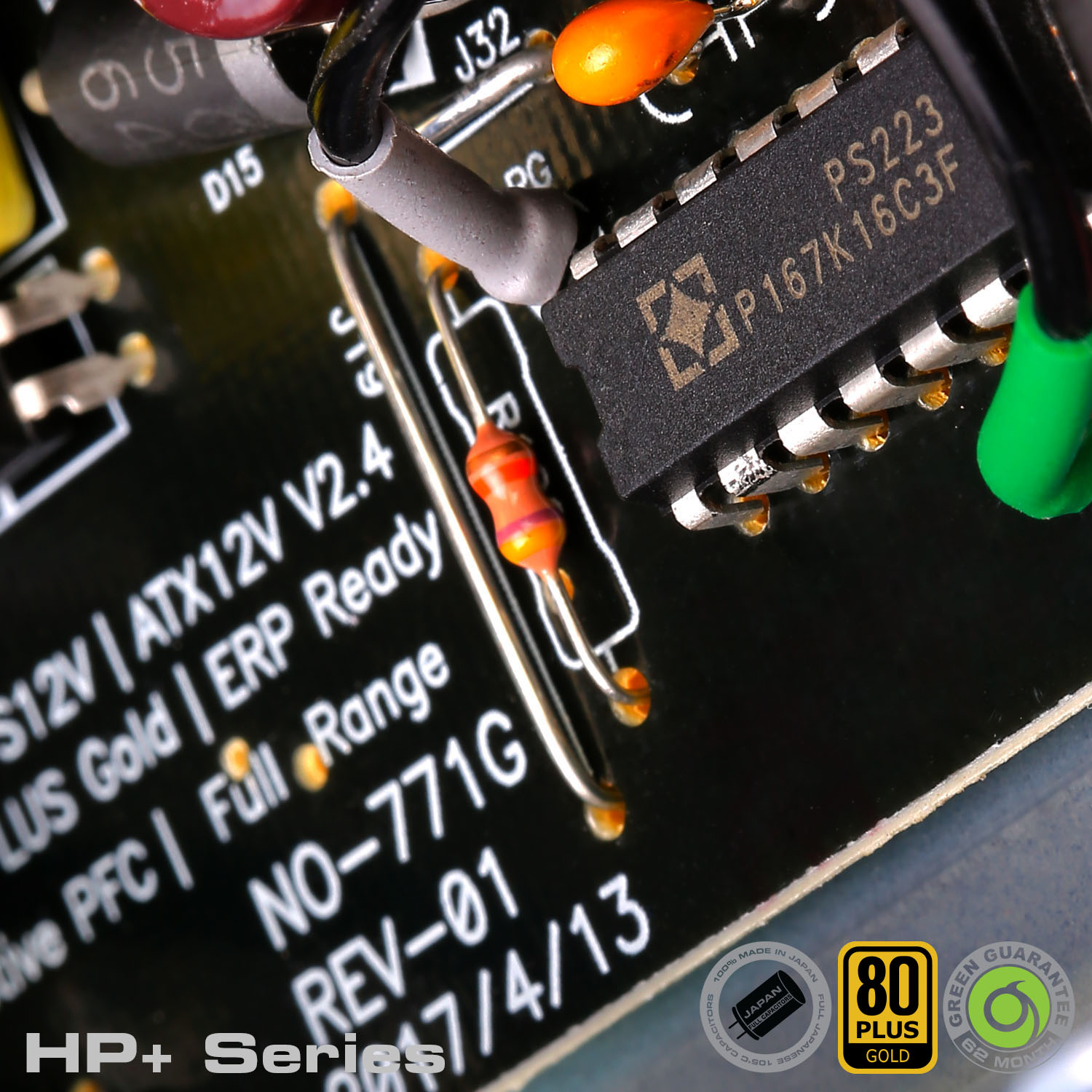

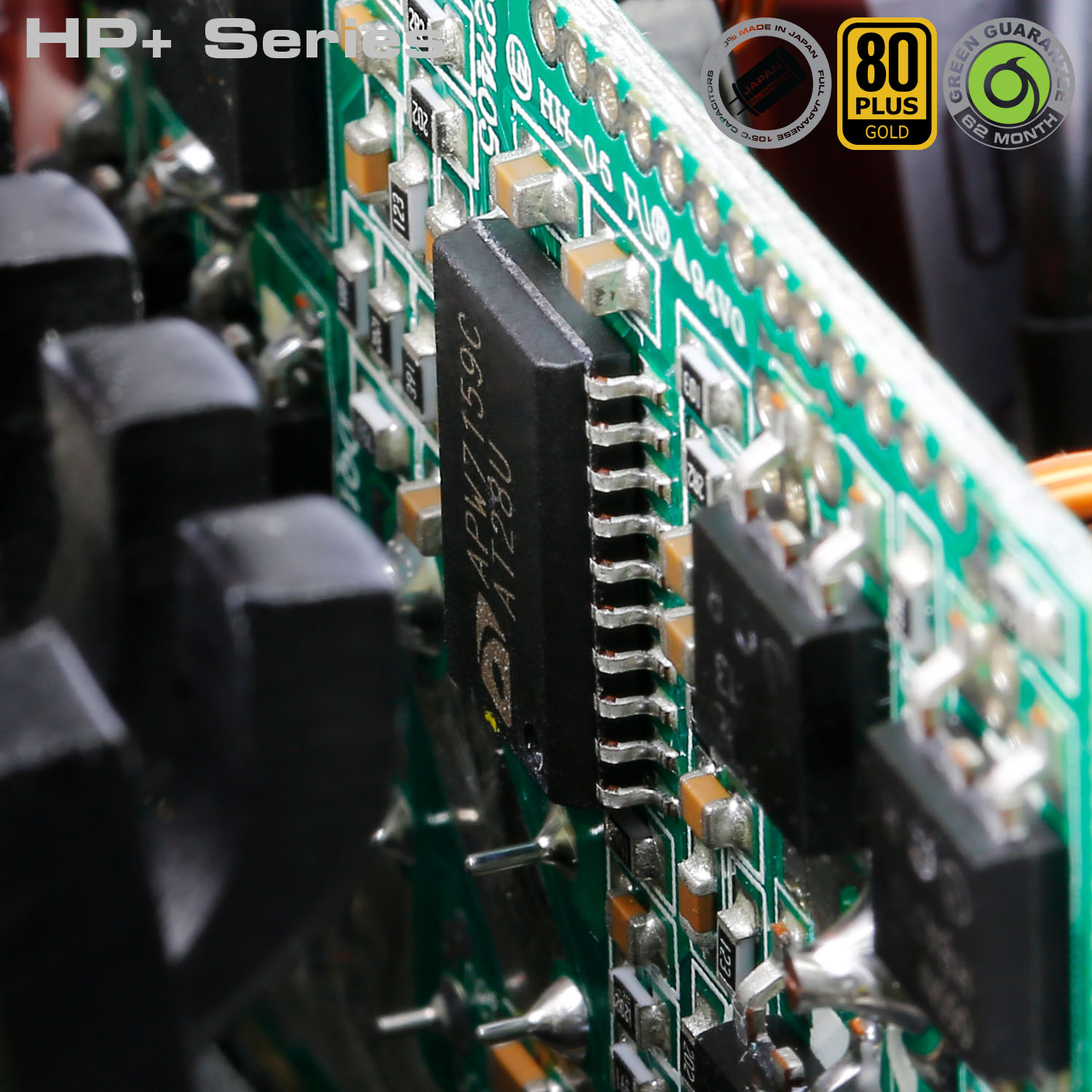

عملکرد به‌مراتب سریع‌تر و دقیق‌تر پروتکشن های ایمنی

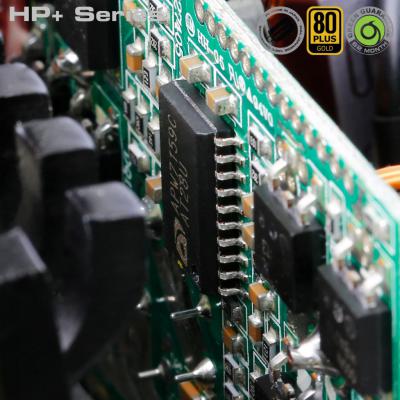

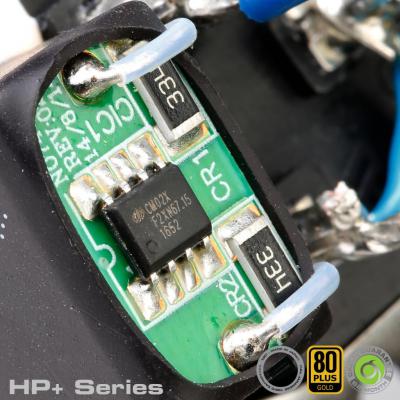

تراشه Supervisor در منابع تغذیه سوئیچینگ مدرن، مهم‌ترین بخش ناظر بر تمامی فعل و انفعالات انجام شده در آن محسوب می‌شود. در پاورهای سری +HP از تراشه Supervisorبه‌مراتب مدرن‌تر و دقیق‌تر نسبت به مدل‌های نسل قبل استفاده شده و سفارشی سازی‌های انجام شده در بایاسینگ آن، در عمل محدوده به‌مراتب تنگ‌تر و دقیق‌تر برای کنترل پروتکشن های OCP,OPP و OTP فراهم کرده است.

Voltage Regulation کمتر از 2.5% برای شاخه‌های خروجی 3.3V, +5V+ و 12V+

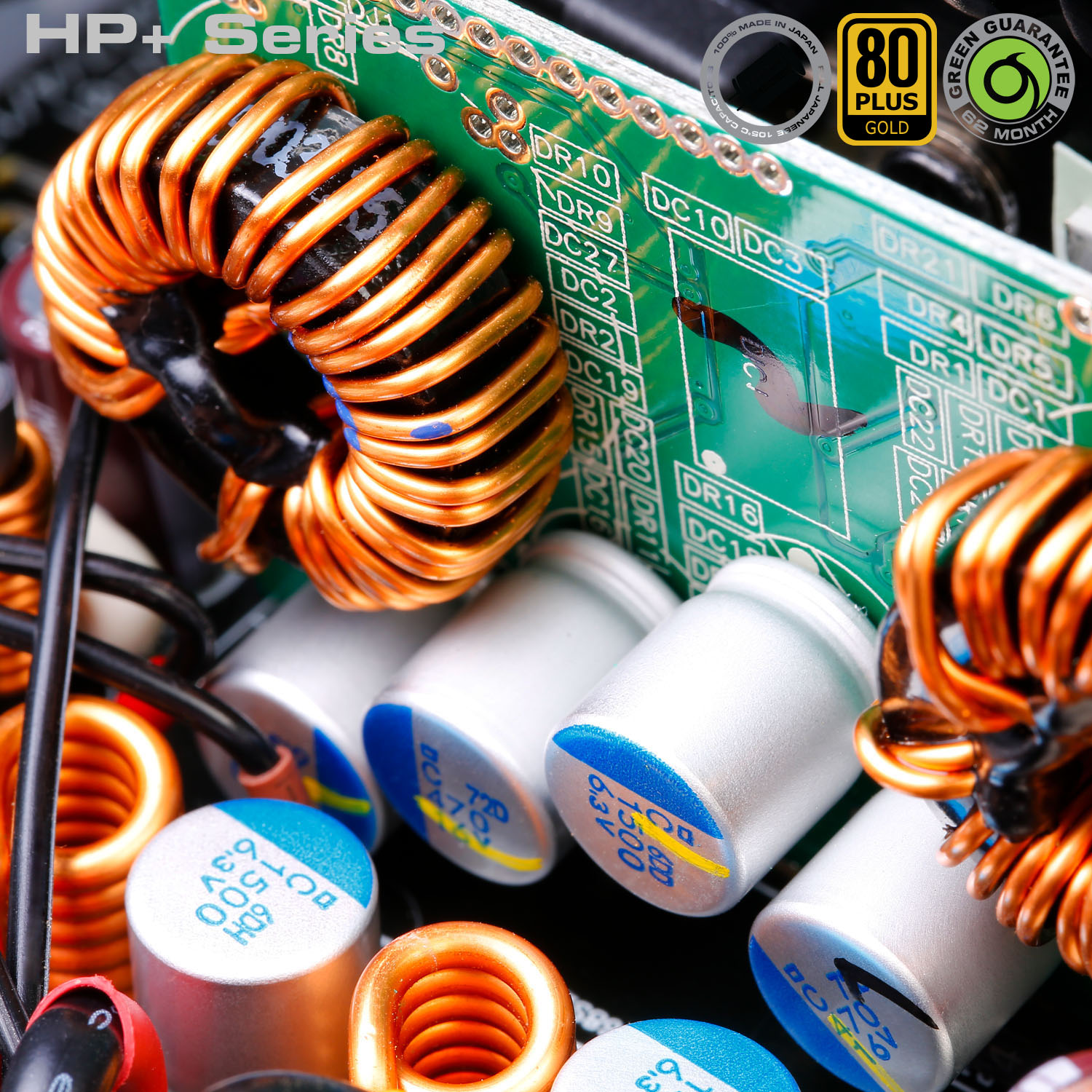

استفاده از توپولوژی مبدل‌های DC-DC برای ساختن ولتاژ شاخه‌های 5V+ و 3.3V+ به همراه فیلترهای LC با ظرفیت بالا در بخش ثانویه باعث تثبیت هر چه بیشتر ولتاژ شاخه‌های خروجی در این سری از پاورها شده است.


همچنین مستقل بودن بخش‌های اصلی کنترل و مدیریت ولتاژ هر یک از شاخه‌های خروجی در پاورهای مجهز به این توپولوژی در بخش ثانویه، عملکرد صحیح و دقیق آن‌ها را در وضعیت بی‌باری (Zero Load) و همچنین Cross Load (توزیع نامتوازن بار بر روی شاخه‌های خروجی) تضمین می‌کند.

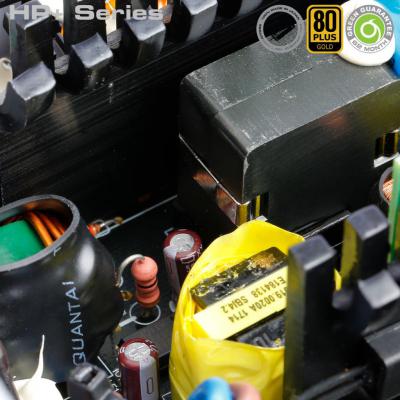

بهره‌مندی از خازن‌های جامد و الکترولیت تماماً ژاپنی از نوع l105°C در بخش اولیه و ثانویه

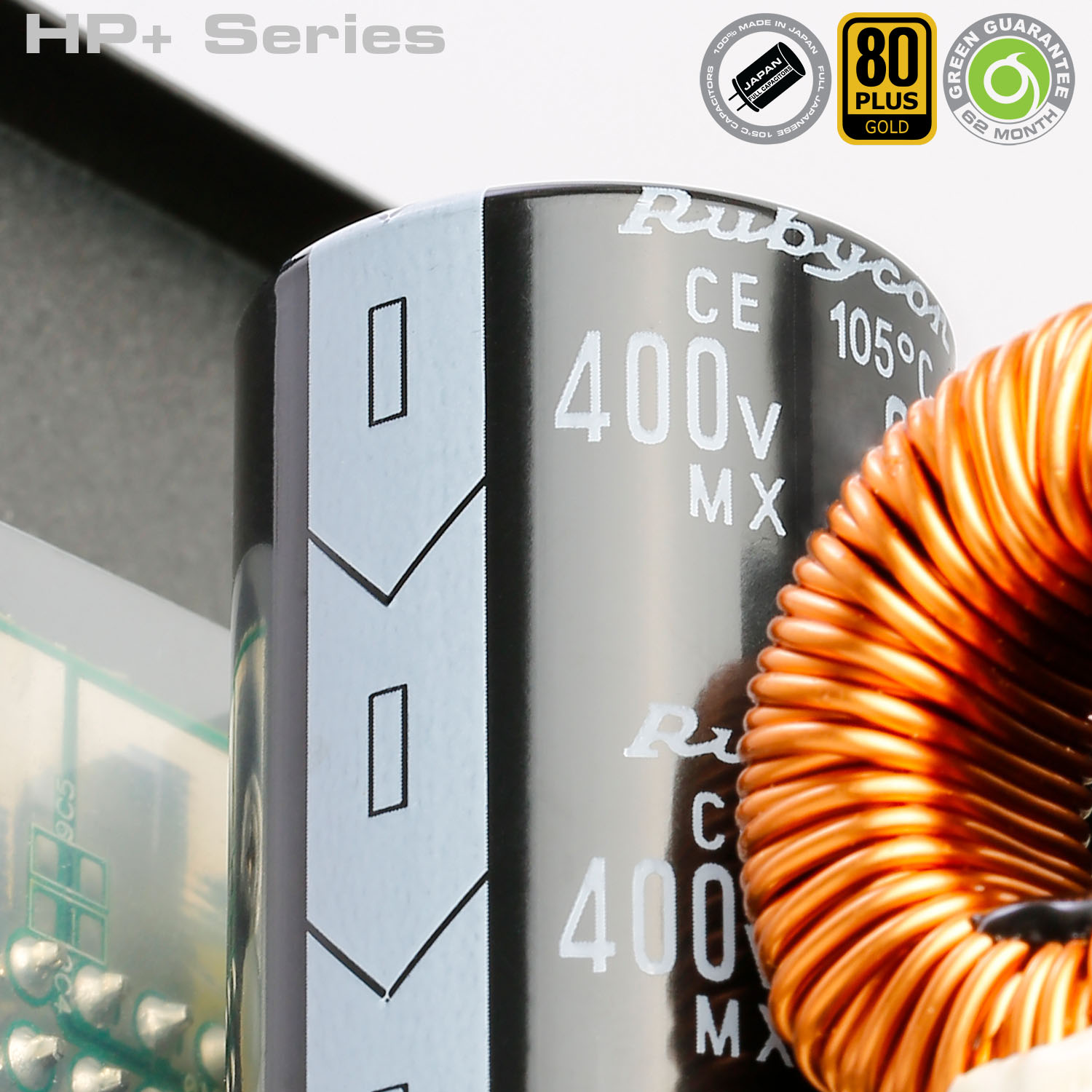

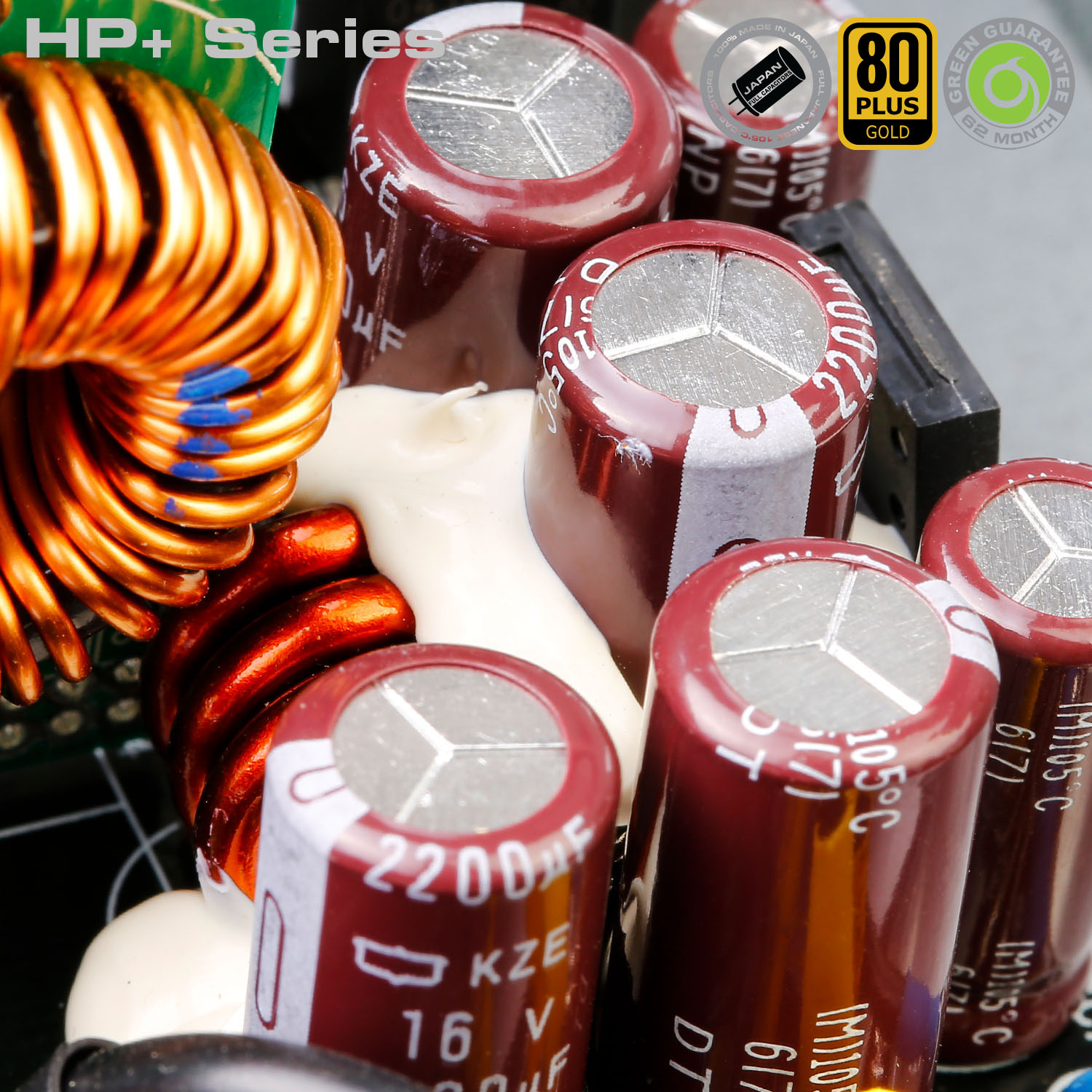

در منابع تغذیه سری +HP در هر دو بخش اولیه و ثانویه از خازن‌های جامد (Solid) و الکترولیتی ساخت کمپانی‌های ژاپنی معروف Rubycon و Nippon Chemi-Con با قابلیت کارکرد در دمای l105°C استفاده شده است. این خازن‌ها در مقایسه با خازن‌های مشابه تایوانی از نوع l85°C بیش از 4 برابر عمر بیشتری دارند و به‌صورت محسوس در برابر ریپل جریان مقاوم‌ترند.

ریپل و نویز ولتاژ شاخه‌های خروجی حداکثر یک سوم استانداردهای جهانی

ریپل و نویز خروجی یکی از مهم‌ترین عوامل در کاهش عمر مفید پاور و تجهیزات متصل شده به آن محسوب می‌شود. ریپل ولتاژ شاخه‌های خروجی پاورهای سری +HP به‌واسطه توپولوژی مدرن پیاده سازی در بخش اولیه و ثانویه حداکثر (40mV(p-p می باشد که معادل یک سوم محدوده مجاز در آخرین ویرایش استاندارد پاورهای ATX است.

این نتایج به لطف طراحی مدار، کیفیت قطعات داخلی (خصوصا در بخش فیلتراسیون خروجی)، ظرفیت خازن ورودی و… به دست آمده است.

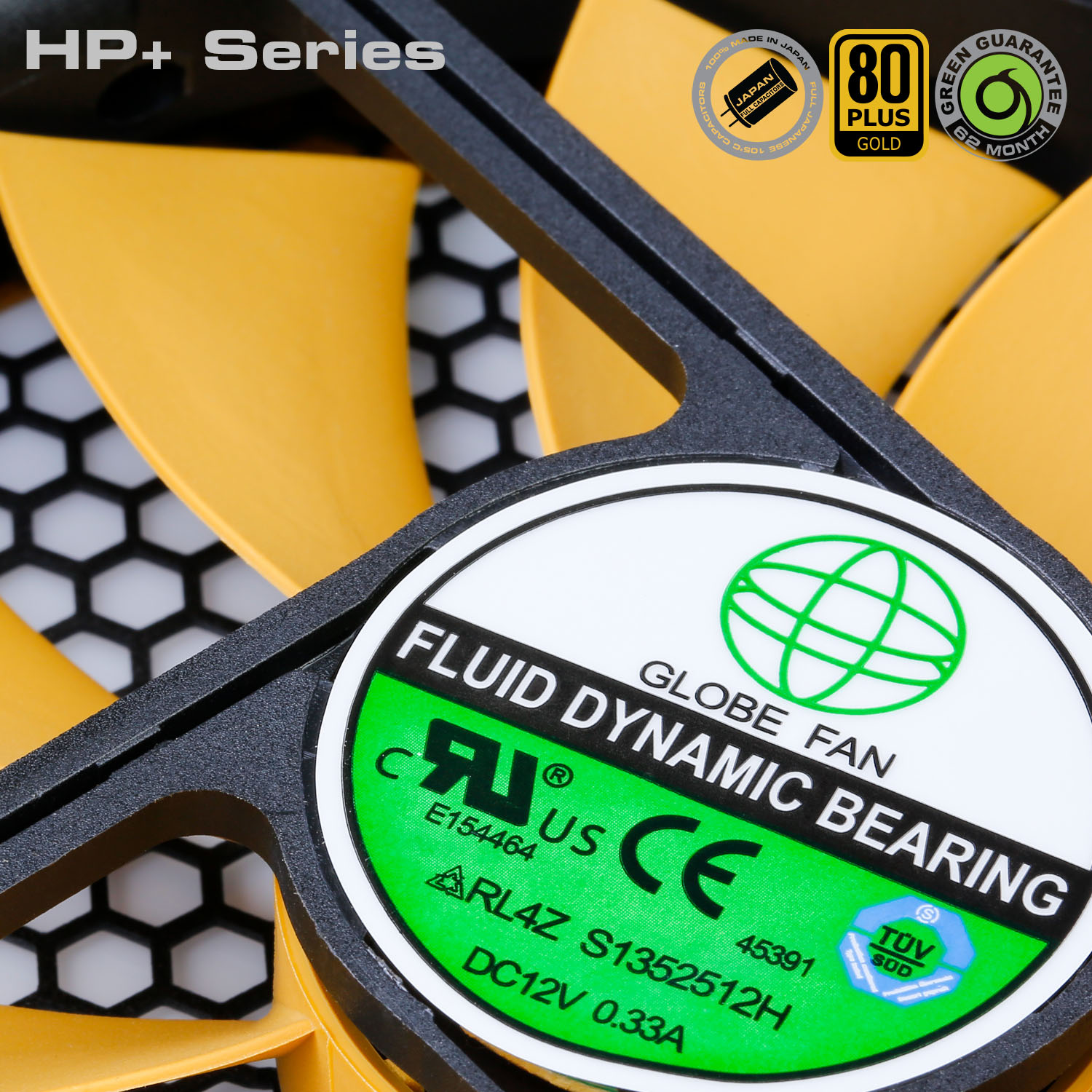

فن فوق‌العاده کم صدا مجهز به یاتاقان از نوع (FDB (Fluid Dynamic Bearing

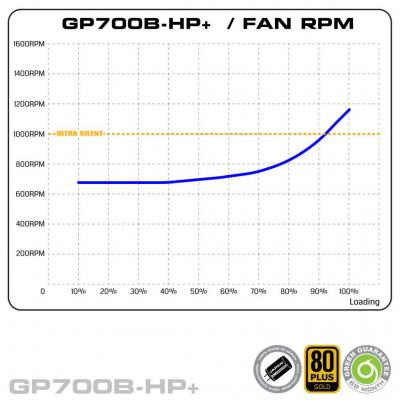

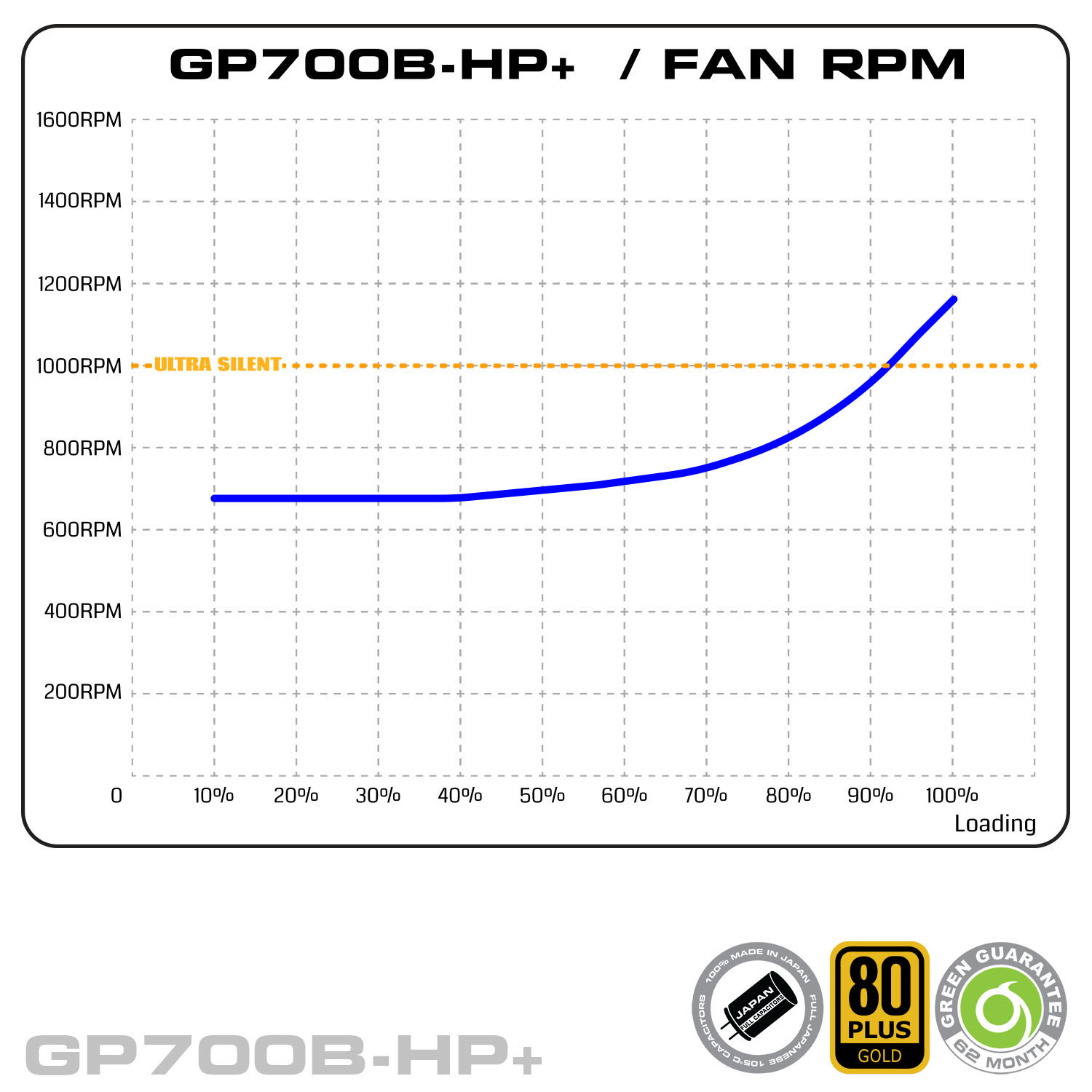

پاورهای نسل دوم +HP به فن‌های بسیار باکیفیت و در کلاس کاربردهای صنعتی با تکنولوژی FDB مجهز شده‌اند. فن‌های FDB که در حال حاضر یکی از مدرن‌ترین سیستم‌های یاتاقان را به همراه دارند حتی نسبت به فن‌های Double Ball Bearing عمر بیشتر و البته نویز صوتی به‌مراتب کمتری دارند. همچنین به دلیل عملکرد بسیار خنک این سری از پاورها، از فن‌های بسیار کم صدا با حداکثر سرعت چرخش 1200RPM/1500RPM برای خنک سازی آن‌ها استفاده شده است. علاوه بر این به لطف کنترلر فن هوشمند در نظر گرفته شده برای فن این مدل پاورها، نویز صوتی آن‌ها تا 80% الی 90% بار نامی، تقریبا غیر قابل شنیدن خواهد بود!


افزایش بازدهی مصرف انرژی (Efficiency) و کسب گواهینامه 80 Plus GOLD

برخورداری از مدرن‌ترین توپولوژی‌های روز در بخش‌های اولیه و ثانویه در کنار قطعات فوق‌العاده باکیفیت در ساخت پاورهای HP+ سبب شده تا بازدهی مصرف انرژی نسل دوم این پاورها از سطح  80 Plus Bronze در نسل قبل به 80 Plus Gold در نسل جدید ارتقاء یابد. در واقع میانگین بازدهی مصرف انرژی در پاورهای نسل جدید HP+ بیش از 91% است. این در حالی است که میانگین بازدهی مصرف انرژی پاورهای نسل قبل HP به‌صورت میانگین 86.5% بود.

ورودی ولتاژ Full Range

بر خلاف نسل قبلی پاورهای سری HP که دارای ورودی ولتاژ از نوع 230V AC بودند، مدار بخش ورودی در پاورهای سری HP+ از نوع Full Range و با قابلیت پشتیبانی از هر دو استاندارد ولتاژ 115V @ 60Hz / 230V @ 50Hz طراحی شده است. این قابلیت که تاکنون فقط در پاورهای رده بالای گرین وجود داشت این امکان را فراهم می‌کند تا منبع تغذیه حتی در صورت وجود نوسانات شدید ولتاژ ورودی در محدوده  90V – 264V AC @ 47Hz -63Hz بدون هیچ مشکل و کوچک‌ترین تغییرات در سطح ولتاژهای خروجی به فعالیت خود ادامه دهد.

کابل‌های خروجی تماماً فلت

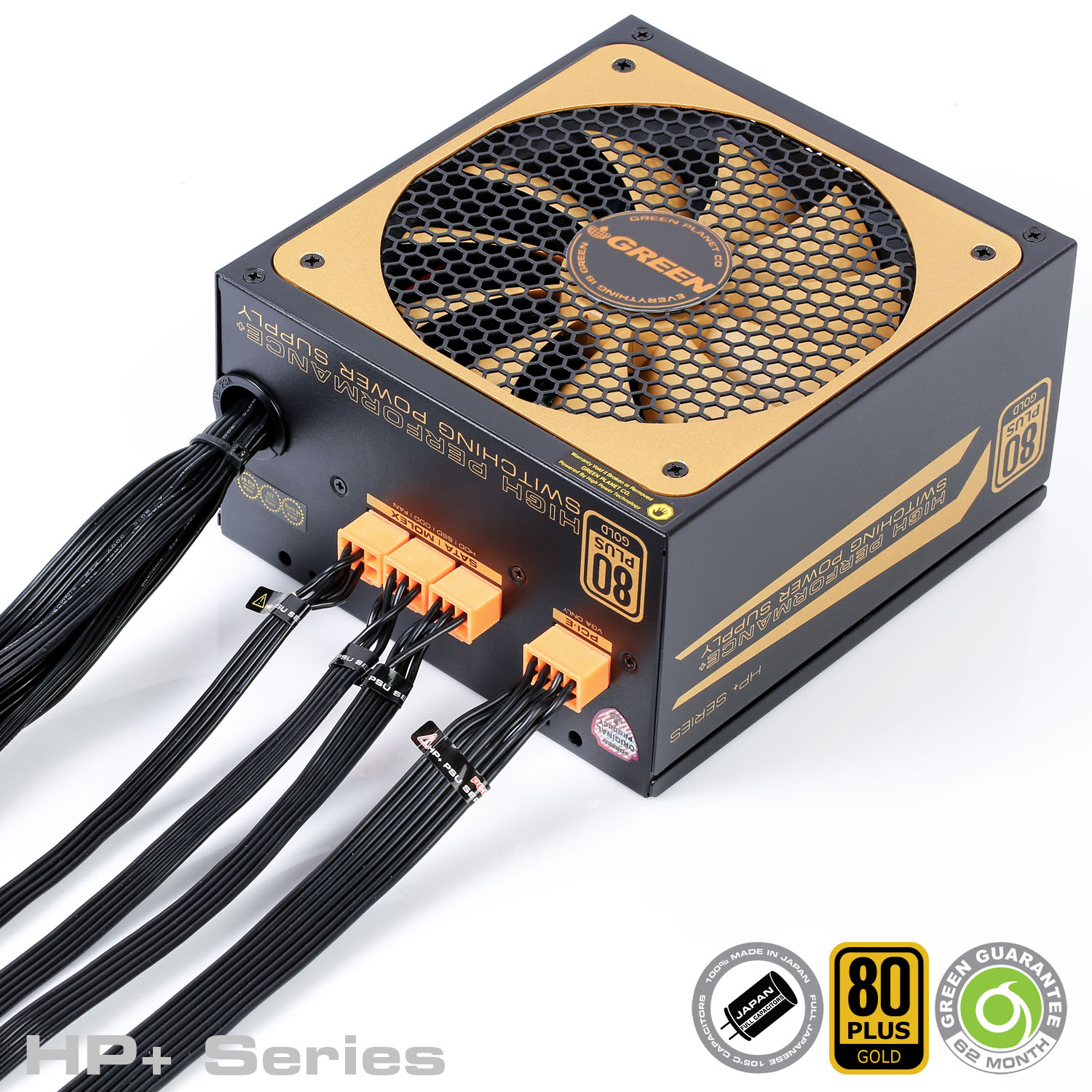

در پاورهای سری HP+ علاوه بر کابل‌های ماژولار، سایر کابل‌های خروجی (شامل 24Pin ATX، 8Pin E-ATX و 6+2Pin PCIe) نیز از نوع فلت با رنگ سرتاسر مشکی در نظر گرفته شده است. کابل‌های فلت نسبت به انواع متداول انعطاف پذیرترند و همین امر کابل کشی قطعات را آسان‌تر کرده و سبب زیبایی بیشتر اسمبل سیستم خواهد شد.

62 ماه گارانتی و 10 سال خدمات پس از فروش

شرکت پردیس صنعت سیاره سبز (GREEN) به‌پاس تقدیر و ارج نهادن به مشتریان بی‌نظیر، محترم و فهیم محصولات این شرکت و به‌واسطه عملکرد استثنایی و کیفیت ساخت مثال زدنی پاورهای سری +HP گارانتی این سری از پاورهای میان رده خود را از 37 ماه (در سری نسل قبل HP) به 62 ماه افزایش داده است. همچنین گارانتی گرین آماده است که تا 10 سال خدمات پس از فروش این سری از پاورها را به مشتریان محترم خود ارائه دهد.

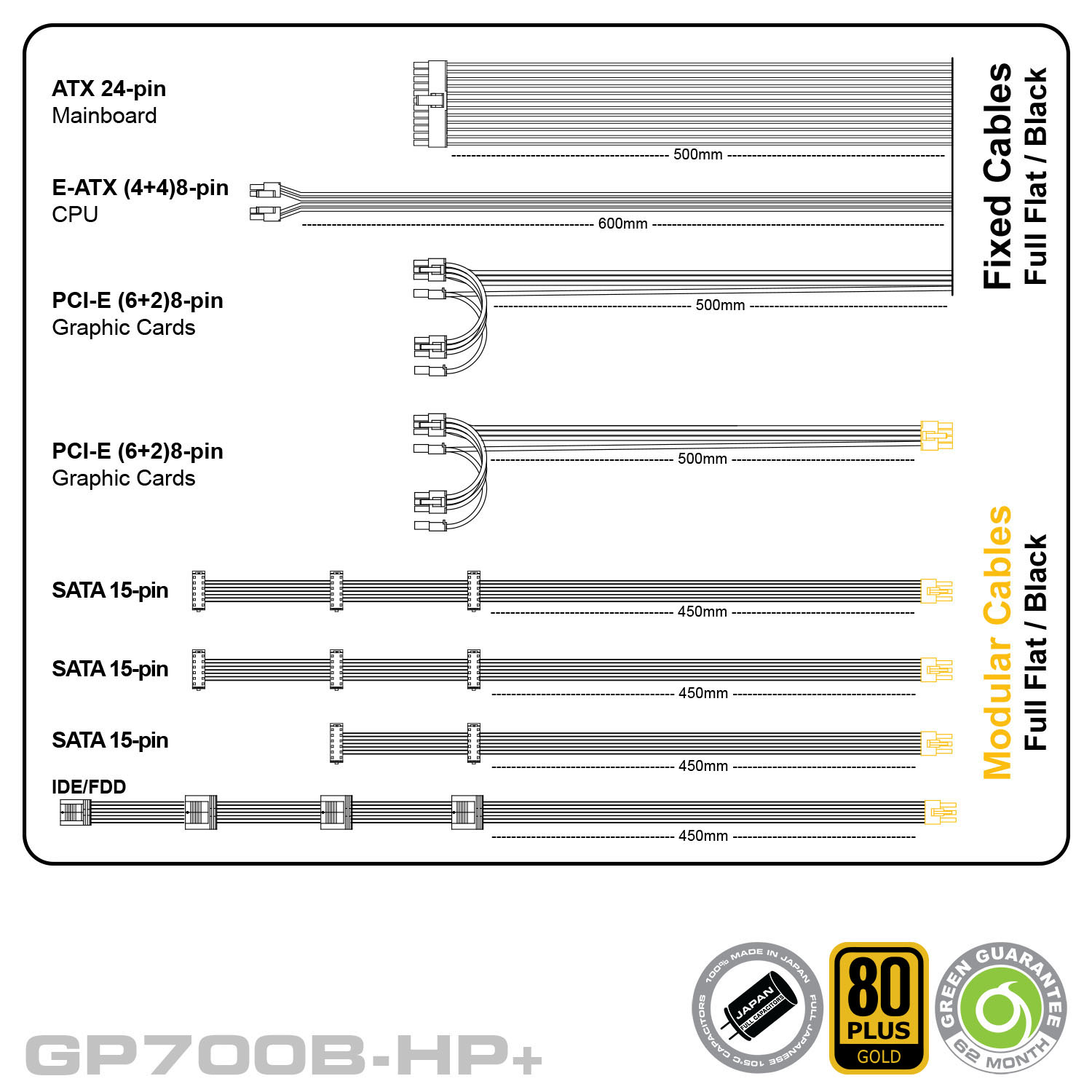

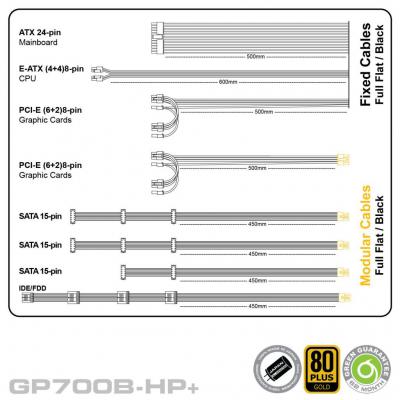

پیکربندی کابل های خروجی پاور +GP700B-HP
