توضیحات

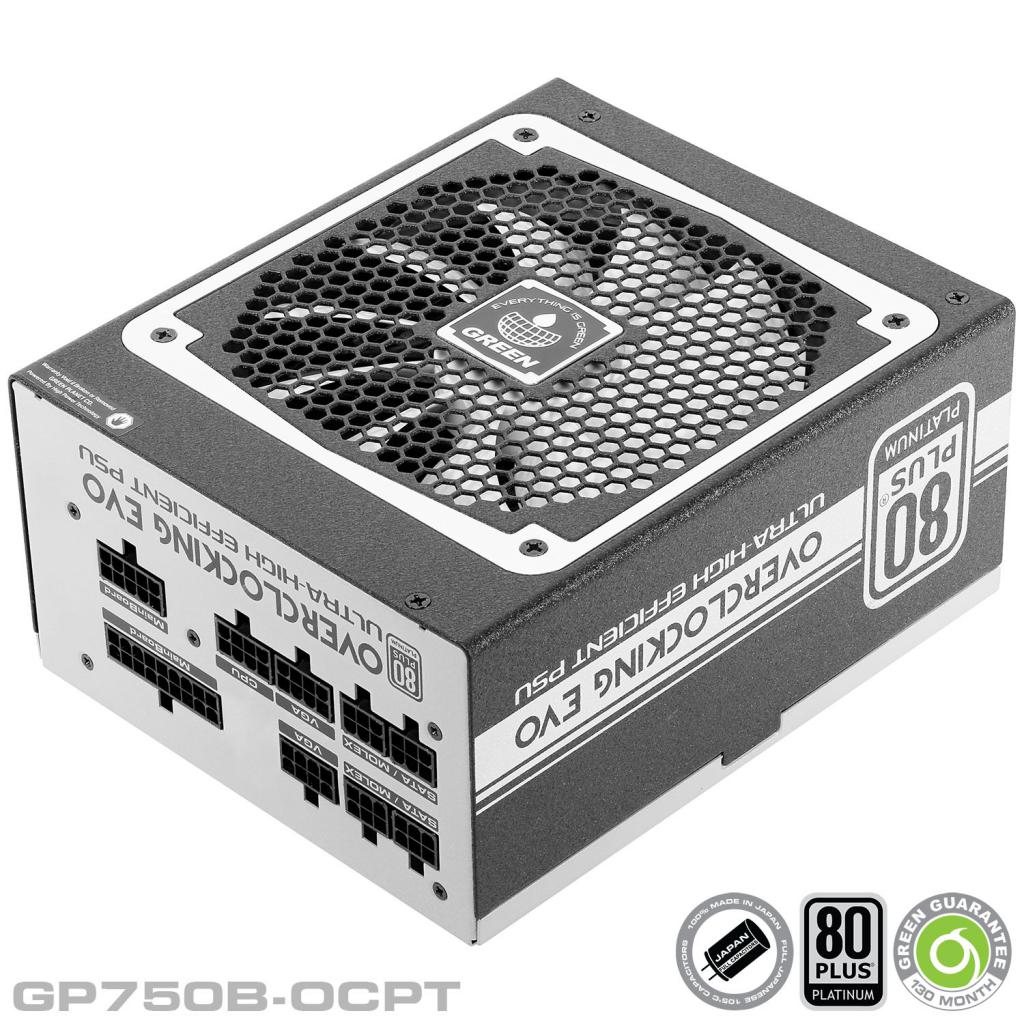

GP750B-OCPT

برای سیستم های مدرن خود پاورهای مدرن تهیه کنید! منابع تغذیه OCPT گرین بر اساس آخرین تکنولوژی روز منابع تغذیه سوئیچینگ طراحی و به باکیفیت ترین قطعات در کلاس صنعتی مجهز شده اند. پروتکشن های کامل محافظتی، رگولاسیون ولتاژ کمتر از %2، کسب گواهینامه 80PLUS Platinum، همراه داشتن کانکتورهای HCS با روکش طلا و 130 ماه گارانتی گرین تنها بخشی از قابلیت های این سری از منابع تغذیه محسوب می شوند.

طراحی ظاهری بسیار زیبا و چشم نواز
مناسب برای کاربردهای گیمینگ و استفاده به صورت 24/7
قابلیت ارائه حداکثر توان خروجی حتی در دمای محیط حداکثر 50C
توپولوژی مدرن Half-Bridge به همراه مبدل تانک رزونانس (LLC Resonant) در بخش اولیه
توپولوژی مبدل‌های DC-DC به همراه یک‌سوسازی هم‌زمان (Synchronous Rectification) در بخش ثانویه
عملکرد به‌مراتب سریع‌تر و دقیق‌تر پروتکشن های ایمنی
Voltage Regulation کمتر از %2 برای شاخه‌های خروجی 3.3V, +5V+ و 12V+

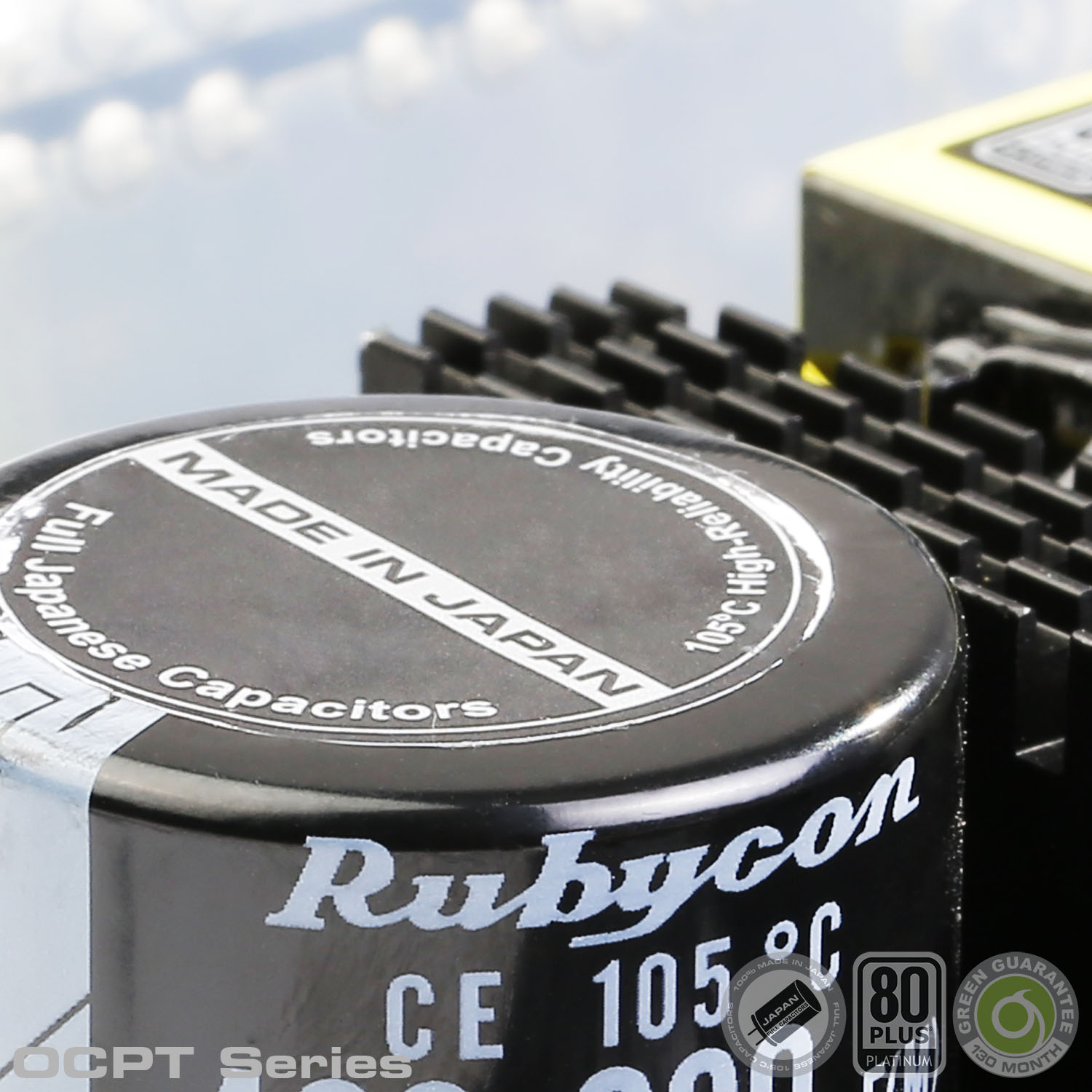

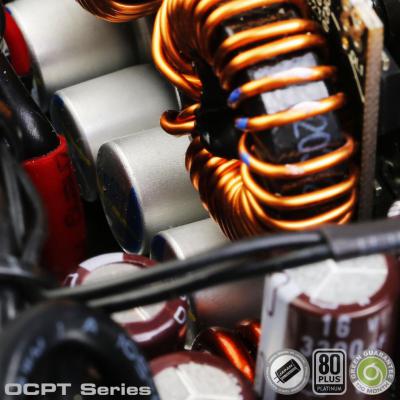

بهره‌مندی از خازن‌های جامد و الکترولیت تماماً ژاپنی از نوع 105C در بخش اولیه و ثانویه
ریپل و نویز ولتاژ شاخه‌های خروجی حداکثر یک سوم استانداردهای جهانی
فن فوق‌العاده کم صدا مجهز به یاتاقان از نوع (FDB (Fluid Dynamic Bearing
بازدهی مصرف انرژی (Efficiency) بالا و کسب گواهینامه 80Plus Platinum
ورودی ولتاژ (Full Range (115V @ 60Hz / 230V @ 50Hz
مجهز به کانکتورهای (HCS (High Current System با روکش طلا و قابلیت عبور 50% جریان بیشتر
فن کنترلر دیجیتال با عملکرد به‌مراتب دقیق‌تر از نسل قبل
کابل کشی تماماً ماژولار به همراه کابل‌های خروجی تماماً فلت
10 سال و 10 ماه گارانتی

GP750B-OCPT

طراحی ظاهری بسیار زیبا و چشم نواز
مناسب برای کاربردهای گیمینگ و استفاده به صورت 24/7
قابلیت ارائه حداکثر توان خروجی حتی در دمای محیط حداکثر 50C
توپولوژی مدرن Half-Bridge به همراه مبدل تانک رزونانس (LLC Resonant) در بخش اولیه
توپولوژی مبدل‌های DC-DC به همراه یک‌سوسازی هم‌زمان (Synchronous Rectification) در بخش ثانویه
عملکرد به‌مراتب سریع‌تر و دقیق‌تر پروتکشن های ایمنی
Voltage Regulation کمتر از %2 برای شاخه‌های خروجی 3.3V, +5V+ و 12V+
بهره‌مندی از خازن‌های جامد و الکترولیت تماماً ژاپنی از نوع 105C در بخش اولیه و ثانویه
ریپل و نویز ولتاژ شاخه‌های خروجی حداکثر یک سوم استانداردهای جهانی
فن فوق‌العاده کم صدا مجهز به یاتاقان از نوع (FDB (Fluid Dynamic Bearing
بازدهی مصرف انرژی (Efficiency) بالا و کسب گواهینامه 80Plus Platinum
ورودی ولتاژ (Full Range (115V @ 60Hz / 230V @ 50Hz
مجهز به کانکتورهای (HCS (High Current System با روکش طلا و قابلیت عبور 50% جریان بیشتر
فن کنترلر دیجیتال با عملکرد به‌مراتب دقیق‌تر از نسل قبل
کابل کشی تماماً ماژولار به همراه کابل‌های خروجی تماماً فلت
10 سال و 10 ماه گارانتی

$(document).ready(function () {

$(‘ul#singleProductTabs li>a’).removeClass(‘active’);
$(‘ul#singleProductTabs li:first-child>a’).addClass(‘active’);
var target = $(‘ul#singleProductTabs li:first-child>a’).attr(‘href’);
$(‘#productDataTabs .tab-pane’).removeClass(‘active in show’);
$(target).addClass(‘active in show’);

$(‘ul#singleProductTabs li>a’).click(function (e) {
e.preventDefault();
$(‘ul#singleProductTabs li>a’).removeClass(‘active’);
$(this).addClass(‘active’);
var target = $(this).attr(‘href’);
$(‘#productDataTabs .tab-pane’).removeClass(‘active in show’);
$(target).addClass(‘active in show’);
});
});

به‌صورت کلی پاورهای سری OCPT تافته‌ای جدا بافته محسوب می‌شوند و از نظر طراحی مدارات الکترونیکی در اکثر بخش‌ها هیچ شباهتی با نمونه‌های نسل اول ندارند. از مهم‌ترین ویژگی‌های پاورهای سری OCPT می‌توان به موارد زیر اشاره کرد:

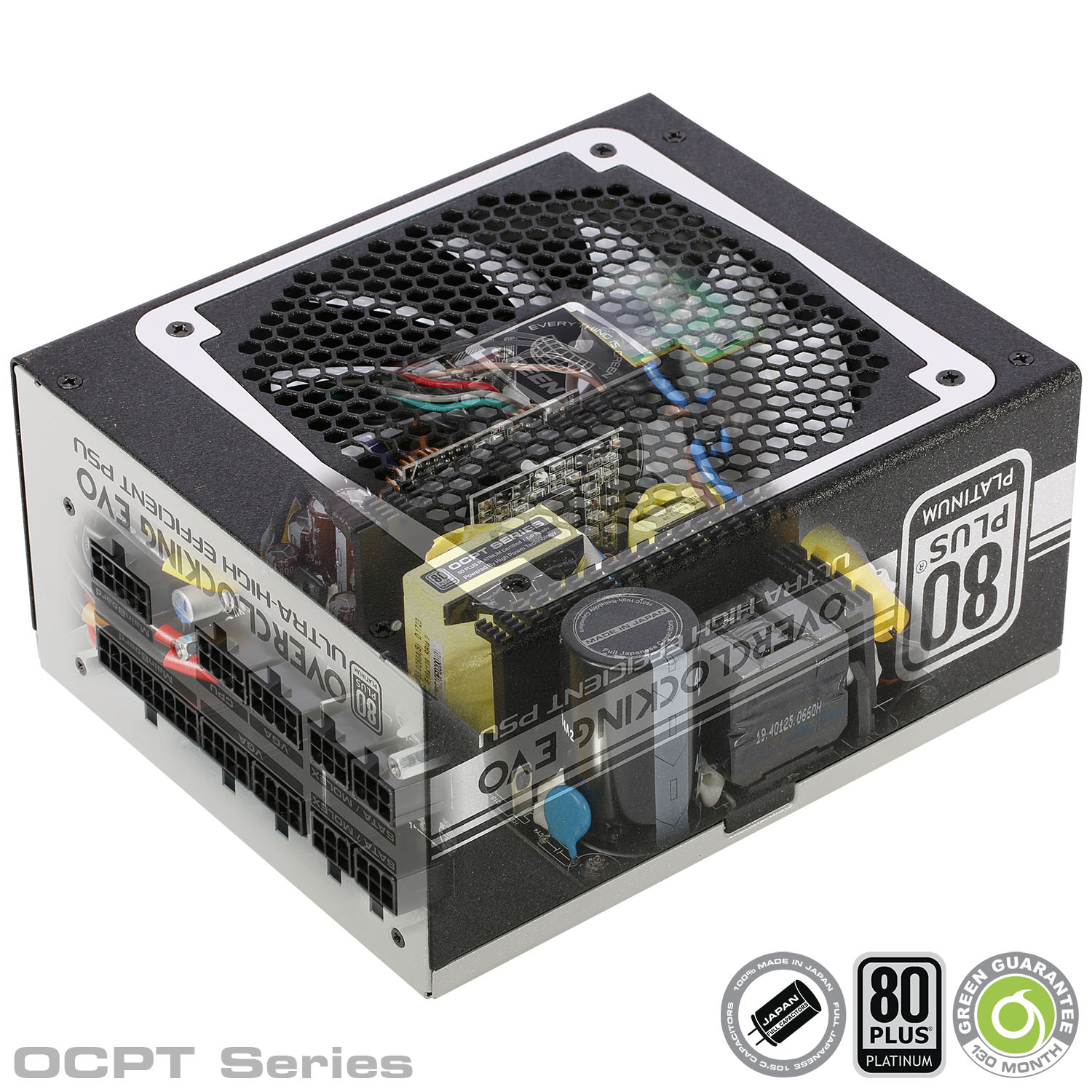

توپولوژی مدرن Half-Bridge به همراه مبدل تانک رزونانس (LLC Resonant) در بخش اولیه

به لطف توپولوژی مدرن و بسیار پربازده Half-Bridge در کنار مبدل LLC Resonant که باعث نرم شدن شکل موج سوئیچینگ (Soft Switching) و تحقق عملی Zero Voltage Switching در بخش ورودی می‌شود، حامل‌های EMI، RF و تلفات سوئیچینگ در ورودی کاهش یافته و بازدهی مصرف انرژی (Efficiency) به طرز محسوسی افزایش می‌یابد. همچنین مبدل‌های تانک رزونانس (LLC Resonant) این امکان را فراهم می‌سازند تا سرعت Switching ماسفت های بخش ورودی به‌مراتب بالاتر از توپولوژی‌های نسل قبل باشد که این امر نیز در عمل و به‌خصوص در وضعیت بی‌باری باعث افزایش بازدهی مصرف انرژی (Efficiency) خواهد شد.

به‌صورت میانگین بازدهی مصرف انرژی بخش اولیه در منابع تغذیه سوئیچینگ مجهز به این توپولوژی بین 93% تا 96% خواهد بود.

عملکرد به‌مراتب سریع‌تر و دقیق‌تر پروتکشن های ایمنی

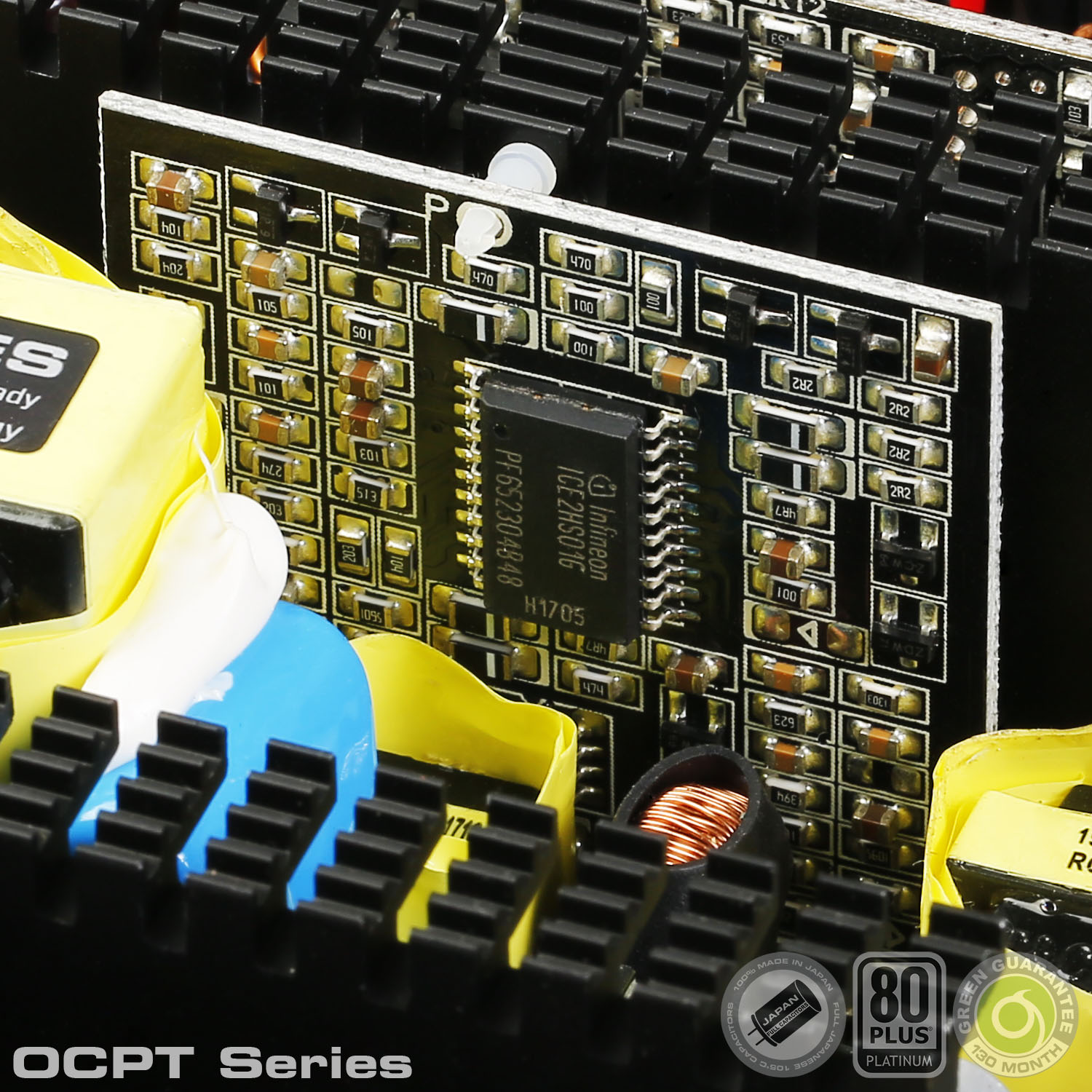

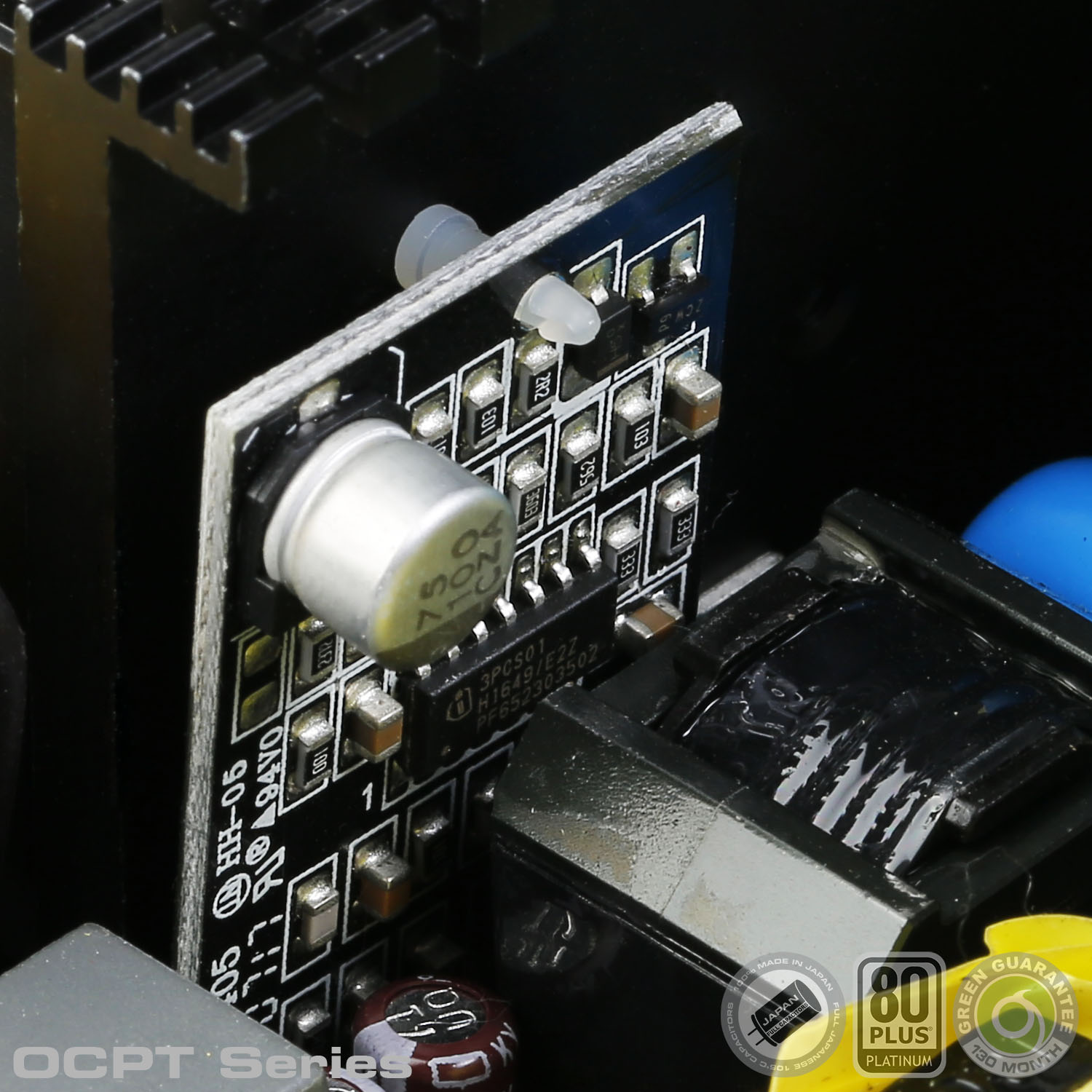

تراشه Supervisor در منابع تغذیه سوئیچینگ مدرن، مهم‌ترین بخش ناظر بر تمامی فعل و انفعالات انجام شده در آن محسوب می‌شود. در پاورهای سری OCPT از تراشه Supervisor به‌مراتب مدرن‌تر و دقیق‌تر نسبت به مدل‌های نسل قبل استفاده شده و سفارشی سازی‌های انجام شده در بایاسینگ آن، در عمل محدوده به‌مراتب تنگ تر و دقیق‌تر برای کنترل پروتکشن های OCP,OPP و OTP فراهم کرده است.

مجهز به سه حسگر حرارتی مجزا جهت کنترل بسیار دقیق سرعت چرخش فن، وضعیت بی‌صدا و پروتکشن OTP

در پاورهای سری OCPT از 3 حسگر حرارتی NTC مجزا و کاملاً مستقل برای کنترل سرعت فن، مدیریت حالت بی‌صدا و عملکرد پروتکشن Over Temperature Protection استفاده شده است. استفاده از سنسورهای مجزا سبب عملکرد دقیق‌تر هر یک از موارد نام برده شده و ریسک مشکلات ایجاد شده ناشی از استهلاک سنسورها را در اثر گذشت زمان کاهش می‌دهد. تمامی این اطلاعات توسط مدار دیجیتال کنترل سرعت فن، آنالیز شده و در نتیجه بهترین حالت از برآیند دمایی و صدای تولید شده از فن را برای شما به ارمغان خواهد آورد.

Voltage Regulation کمتر از 2% برای شاخه‌های خروجی +3.3V, +5V و +12V

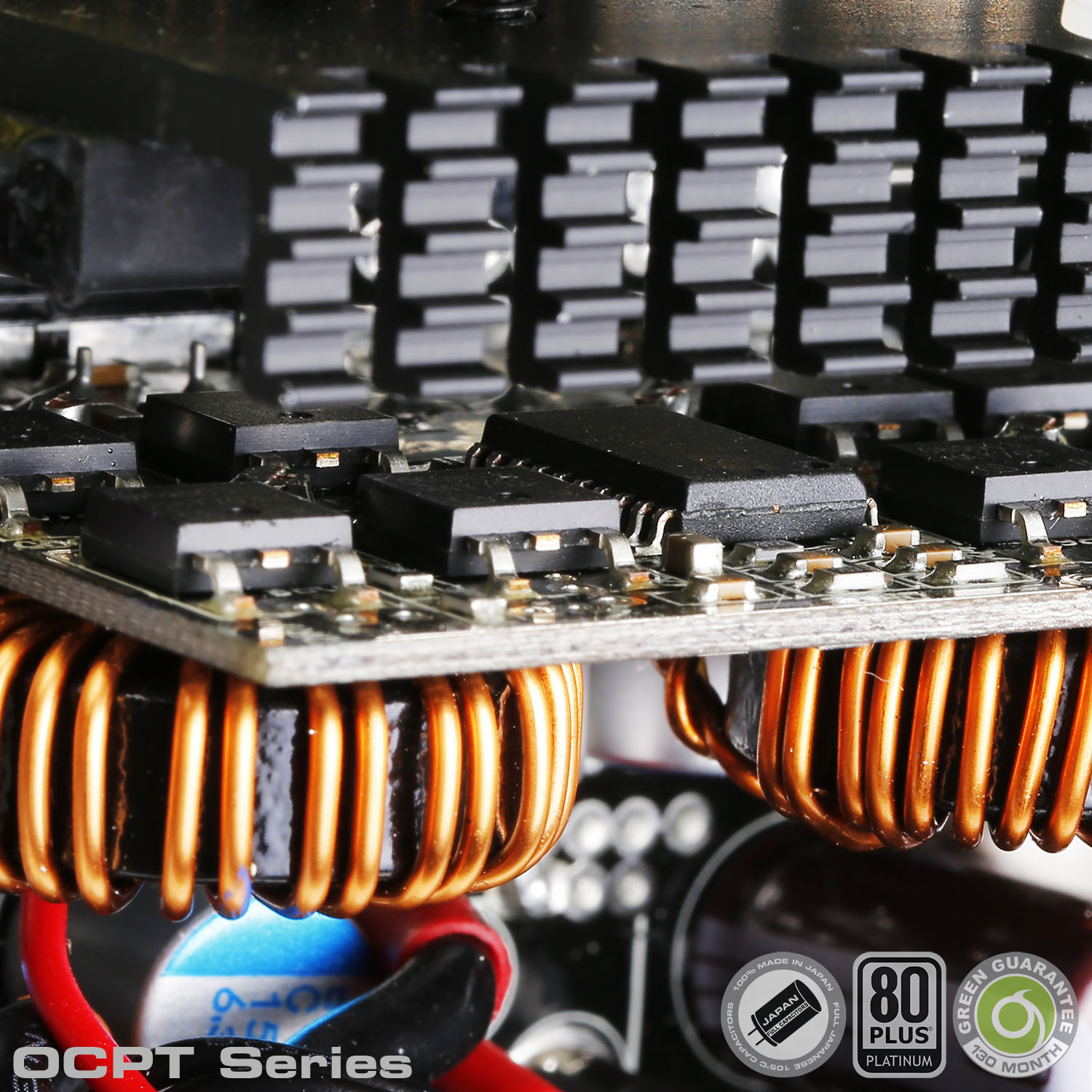

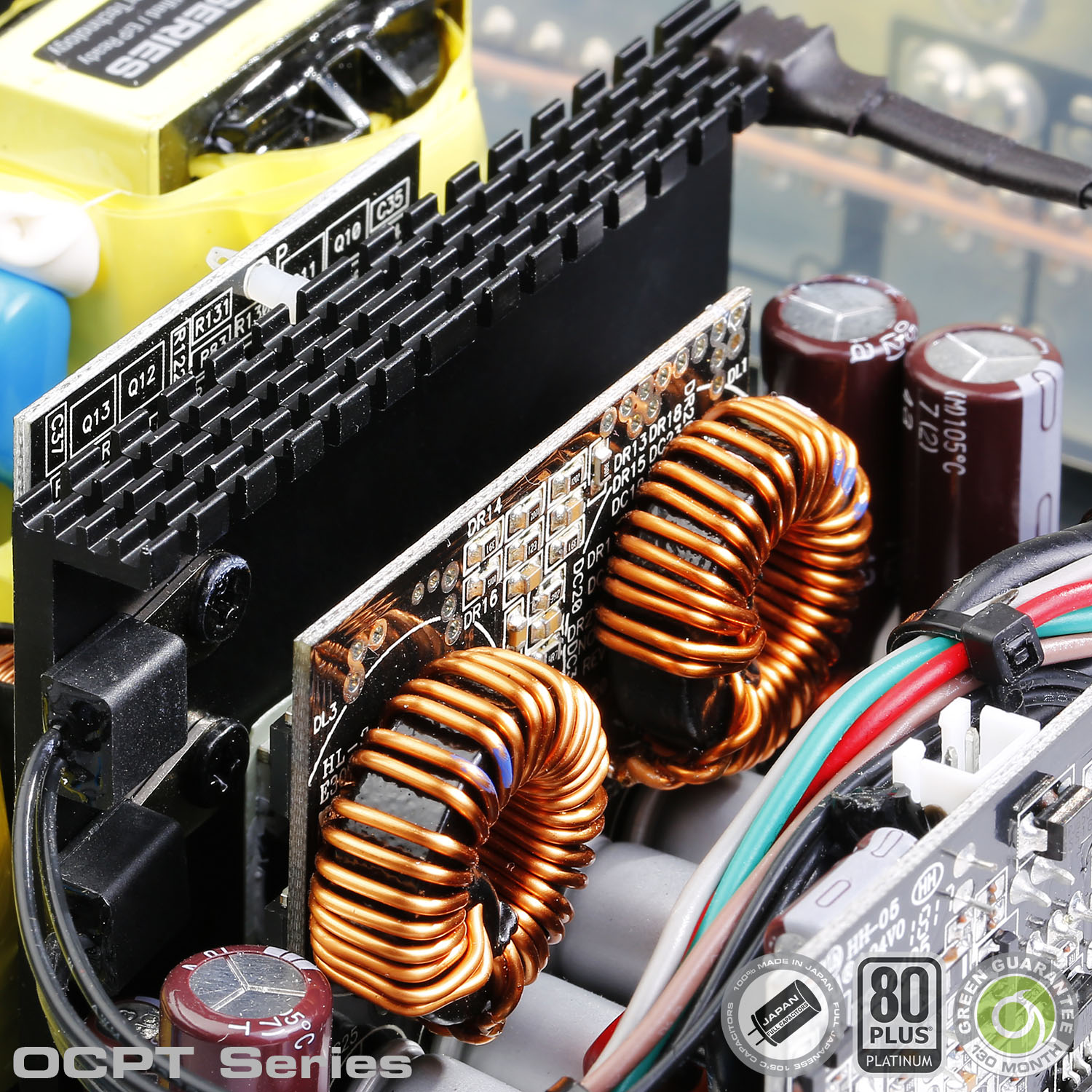

استفاده از توپولوژی مبدل‌های DC-DC برای ساختن ولتاژ شاخه‌های +5V و +3.3V در بخش ثانویه باعث تثبیت هر چه بیشتر ولتاژ شاخه‌های خروجی در این سری از پاورها شده است. همچنین مستقل بودن بخش‌های اصلی کنترل و مدیریت ولتاژ هر یک از شاخه‌های خروجی در پاورهای مجهز به این توپولوژی در بخش ثانویه، عملکرد صحیح و دقیق آن‌ها را در وضعیت بی‌باری (Zero Load) و همچنین Cross Load (توزیع نامتوازن بار بر روی شاخه‌های خروجی) تضمین می‌کند.

استفاده از کانکتورهای (HCS (High Current System با روکش طلا و قابلیت عبور 50% جریان بیشتر

در پلتفرم‌های نسل جدید به دلیل معرفی پردازنده‌های با هسته‌های بیشتر و همین‌طور توان مصرفی (TDP) بیشتر، سازندگان مادربرد به‌خصوص در مدل‌های رده بالا و گران قیمت از کانکتورهای برق در کلاس مادربرد سرور تحت عنوان (HCS (High Current System استفاده می‌کنند. این کانکتورها که به‌صورت میانگین تا 50% ظرفیت بیشتری برای عبور جریان دارند. در پاورهای جدید سری OCPT در بخش کانکتورهای ماژولار بخش پر مصرف خروجی و در هر دو بخش نری و مادگی (کانکتورهای تغذیه گرافیک، پردازنده و مادربرد) از نمونه‌هایHCS با روکش طلا استفاده شده است. در این نوع کانکتورها افزایش سطح تماس عملیاتی و استفاده از آلیاژ به‌مراتب مقاوم‌تر در برابر جریان‌های بالا در عمل باعث کاهش ریپل، افت ولتاژ و حرارت نقطه اتصال شده و روی هم رفته باعث افزایش پایداری سیستم را در کاربردهای اورکلاکینگ و گیمینگ می‌شود. همچنین کابل های تماما فلت این پاور در بخش تغذیه PCI-E و E-ATX از ضخامت 16AWG (به جز کابل PCI-E پاور GP650B-OCPT) بهره مند هستند.

ریپل و نویز ولتاژ شاخه‌های خروجی حداکثر یک سوم استانداردهای جهانی

ریپل و نویز خروجی یکی از مهم‌ترین عوامل در کاهش عمر مفید پاور و تجهیزات متصل شده به آن محسوب می‌شود. ریپل ولتاژ شاخه‌های خروجی پاورهای سری OCPT به‌واسطه توپولوژی مدرن پیاده سازی در بخش اولیه و ثانویه به همراه فیلتر دو مرحله‌ای در بخش ثانویه تا 3 برابر کمتر از سخت گیرانه ترین و جدیدترین استاندارد پاورهای ATX است.

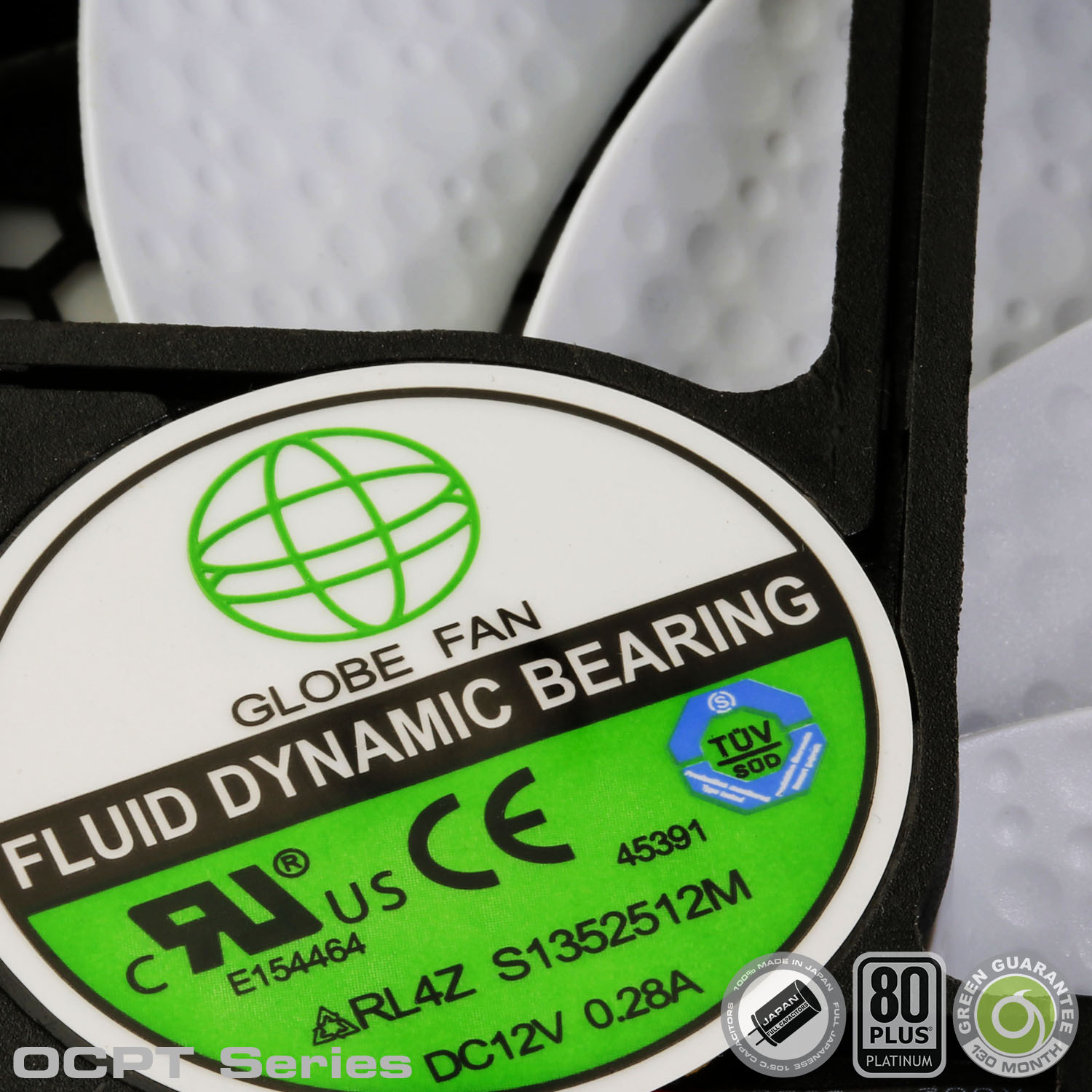

فن فوق‌العاده کم صدا مجهز به یاتاقان از نوع (FDB (Fluid Dynamic Bearing

پاورهای نسل دوم OCPT به فن‌های بسیار باکیفیت و در کلاس کاربردهای صنعتی با تکنولوژی FDB مجهز شده‌اند. فن‌های FDB که در حال حاضر یکی از مدرن‌ترین سیستم‌های یاتاقان را به همراه دارند حتی نسبت به فن‌های Double Ball Bearing عمر بیشتر و البته نویز صوتی به‌مراتب کمتری دارند. همچنین به دلیل عملکرد بسیار خنک این سری از پاورها، از فن‌های فوق‌العاده کم صدا با حداکثر سرعت چرخش 1200RPM برای خنک سازی آن‌ها استفاده شده است.

افزایش میانگین بازدهی مصرف انرژی در مقایسه با نسل قبل +OC

برخورداری از مدرن‌ترین توپولوژی‌های روز در بخش‌های اولیه و ثانویه در کنار قطعات فوق‌العاده باکیفیت در ساخت پاورهای OCPT سبب شده تا بازدهی مصرف انرژی نسل دوم این پاورها در شرایط ولتاژ کاری متداول در ایران (230 ولت) بهبود چشمگیری داشته باشد. افزایش بازدهی مصرف انرژی در عمل تلفات توان مصرفی را به حداقل رسانده و همین امر باعث کاهش تلفات حرارتی، کاهش حرارت قطعات حساس، عملکرد بی‌صداتر و در نهایت افزایش بسیار محسوس عمر این مدل‌ها شده است.

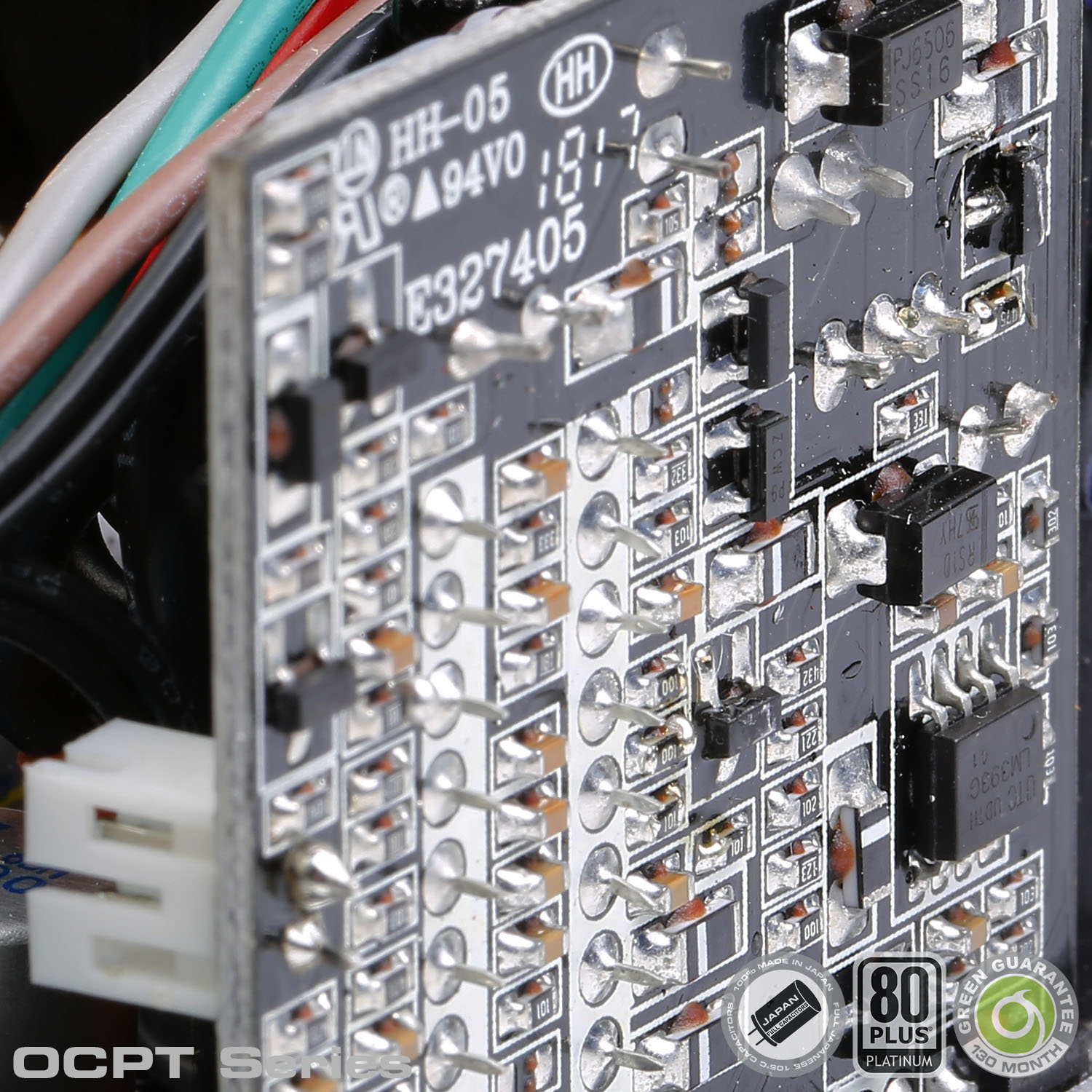

فن کنترلر دیجیتال با عملکرد به‌مراتب دقیق‌تر از نسل قبل

نسل جدید پاورهای OCPT به مدار فن کنترلر دیجیتال حساس به هر دو پارامتر دمای داخل پاور و میزان بار در خروجی پاور مجهز شده‌اند. این مدار کاملاً هوشمند با آنالیز برخط پارامترهای یاد شده، وضعیت Fanless (در بار خروجی کمتر از 30% توان نامی) و سرعت چرخش فن را با کمک 3 سنسور دریافت اطلاعات حرارتی خود، در شرایط مختلف کنترل و مدیریت می‌کند. همچنین به‌واسطه عملکرد به‌مراتب خنک‌تر پاورهای سری OCPT در مقایسه با نسل قبل، این مدل‌ها حتی تا بار حدوداً 90% توان نامی نیز عملکرد فوق‌العاده کم صدا دارند.

10 سال و 10 ماه گارانتی

شرکت پردیس صنعت سیاره سبز (GREEN) به‌پاس تقدیر و ارج نهادن به مشتریان بی‌نظیر، محترم و فهیم محصولات این شرکت و به‌واسطه عملکرد استثنایی و کیفیت ساخت مثال زدنی پاورهای سری OCPT در اقدامی بی‌سابقه این مدل‌ها را با 130 ماه (10 سال و 10 ماه) گارانتی روانه بازار کرده است.

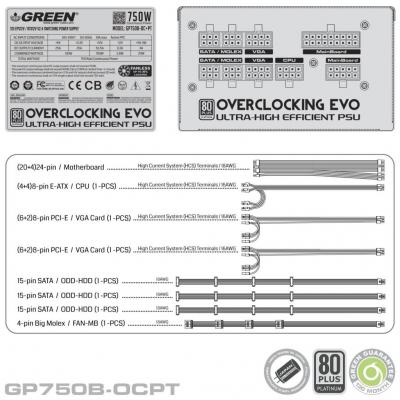

پیکربندی کابل های خروجی پاور GP750B-OCPT

مشخصات کلي

سری محصول	OCPT
مدل	GP750B-OCPT
توان حقیقی خروجی	750W
نوع پاور (Form Factor)	ATX PS2
ابعاد بیرونی (طول x عرض x ارتفاع)	86mm x 150mm x 180mm
وزن خالص	2535 گرم
رنگ بدنه	مشکی – نقره ای
جنس بدنه	SECC
نوع کابل کشی خروجی	تمام ماژولار
نوع کابل های خروجی	تماماً فلت
استانداردهای عمومی	FCC, CE, CB, UL, cUL, cTUVus, TUV, CCC, Wee

مشخصات فنی

ویرایش استاندارد SSI EPS 12V	v2.92
ویرایش استاندارد ATX 12V	v2.4
گواهینامه 80Plus	80PLUS PLATINUM
محدوده ولتاژ ورودی	100-240Vac RMS
حداکثر جریان ورودی	10A
محدوده رطوبت کاری	90% – 20%
دامنه دمای کاری	0C – 50C
دامنه فرکانس کاری	47Hz – 63Hz
دامنه راندمان مصرف انرژی ( 230V AC)	94% – 92%
میانگین راندمان مصرف انرژی (230V AC)	93%
مصرف انرژی در حالت آماده به کار	(ErP Ready (
نوع مدار اصلاح ضریب توان (PFC)	Active PFC
میزان اصلاح ضریب توان	بیشتر از 0.95
میزان تحمل وقفه انرژی در ورودی (Hold-Up Time)	16ms @ 100% Load
توپولوژی بخش اولیه	Half-Bridge & LLC Resonant Converter
توپولوژی بخش ثانویه	Synchronous Rectification & DC-DC converters
مشخصات خازن های ورودی	الکترولیت تماماً ژاپنی از نوع 105C
مشخصات خازن های خروجی	جامد و الکترولیت تماماً ژاپنی از نوع 105C
پروتکشن های محافظتی	OCP, OVP, UVP, OPP, SCP, OTP, SIP, NLO
محدوده زمانبندی سیگنال P.G	100ms – 500ms
میانگین عمر مفید (MTBF)	120.000hrs @ 25°C, 230Vac, 50Hz
نوع و ابعاد فن	(135mm Golf Fan – FDB Technology (Fluid Dynamic Bearing
قابلیت عملکرد بدون فن	دارد (تا حداکثر %30 توان نامی)
سامانه تخلیه هوای گرم پس از خاموش شدن پاور	دارد (تا حداکثر 1 دقیقه پس از خاموش شدن پاور)

تعداد کانکتورهای برق خروجی

MB 20+4 Pin	1 عدد
CPU 12V 4+4 Pin	2 عدد
PCI-e 6+2 Pin	4 عدد
SATA	12 عدد
4Pin Molex	4 عدد
فلاپی / FDD	1 عدد

جریان و توان شاخه های خروجی

توان شاخه 12V+	750W
برآیند توان شاخه های 5V+ و 3.3V+	130W
حداکثر جریان خروجی شاخه 12V+	62.5A
حداکثر جریان شاخه 5V+	25A
حداکثر جریان شاخه 3.3V+	25A
حداکثر جریان شاخه 5V/SB+	4A
حداکثر جریان شاخه 12V-	0.3A

گارانتی و خدمات پس از فروش

مدت زمان گارانتی	130 ماه

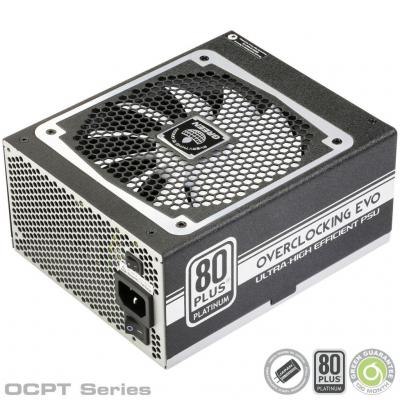

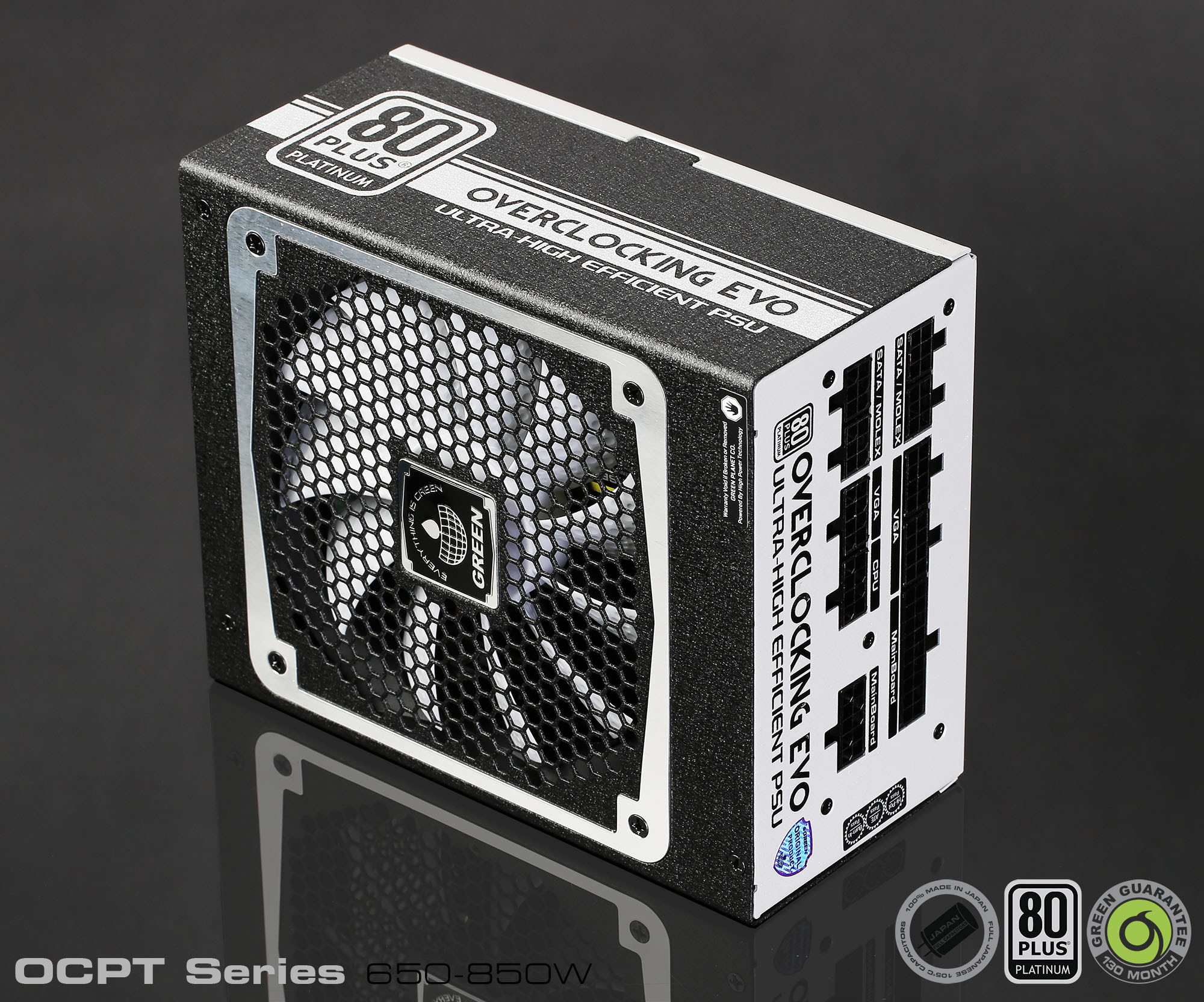

گالری تصاویر GP750B-OCPT

راهنمای کاربر و اسناد

راهنمای نصب (User Manual)

کتابچه حاوی راهنمای نصب، مشخصات فنی و شرایط گارانتی

حجم : 14.9MB

دانلود

جدول مقایسه مشخصات فنی منابع تغذیه

جدول کامل مقایسه مشخصات فنی منابع تغذیه (پاور) گرین

حجم : 2.02MB

دانلود

جداول راهنمای محاسبه گر توان مصرفی

جداول راهنمای توان مصرفی قطعات سخت افزاری

حجم : 1.72MB

دانلود

کاتالوگ محصولات گرین

کاتالوگ کامل تمامی محصولات گرین نسخه Q3-2020

حجم : 52.1MB

دانلود

چرا فن پاور من روشن نمی شود؟

برخی پاورهای رده بالای گرین (سری OC، OC+, OCPT, OCDG) دارای حالت Fanless Mode هستند. در این نوع پاورها فن پاور تا حدود %20 الی %30 توان نامی خاموش خواهد بود. برای تست عملکرد فن در این حالت کلید کوچک تر تعبیه شده در پشت پاور را در حالت ” l ” قرار دهید.

چرا فن پاور من حتی پس از خاموش شدن پاور کماکان کار می کند؟

برخی پاورهای رده بالای گرین (سری OC، OC+, OCPT, OCDG) دارای سامانه تخلیه هوای گرم داخل پاور هستند. عملکرد این سامانه به گونه ای است که تا حدود 1 الی 2 دقیقه پس از خاموش شدن پاور، فن دستگاه کماکان به فعالیت خود ادامه می دهد تا هوای گرم داخل پاور به صورت کامل تخلیه شود.

کلید کوچک تر تعبیه شده در پشت پاور من چه عملکردی دارد؟

برخی پاورهای رده بالای گرین (سری OC، OC+, OCPT, OCDG) دارای حالت Fanless Mode هستند. در این نوع پاورها فن پاور تا حدود %20 الی %30 توان نامی خاموش خواهد بود. این کلید عملکرد این سامانه را کنترل می کند. تا مادامی که این کلید در حال “O” باشد (حالت پیش فرض) این سامانه کار می کند. در حالتی که کلید به حالت ” l ” تغییر حالت دهد عملکرد این سامانه متوقف خواهد شد و فن دستگاه در هر وضعیتی کار می کند.

شرایط گارانتی پاور شامل چه مواردی می شود؟

• تاریخ اتمام گارانتی منابع تغذیه سوئیچینگ بر روی برچسب بارکد شماره سریال دستگاه (نصب شده بر روی پاور و جعبه محصول) درج شده است و ملاک گارانتی گرین جهت پشتیبانی خدمات پس از فروش تنها همان تاریخ ذکر شده است.

• هرگونه مخدوش شدن و یا دست‌کاری بارکد، شماره سریال دستگاه و یا برچسب پلمپ گارانتی پاور را از درجه اعتبار ساقط خواهد کرد.

• شرایط محیطی استفاده از منابع تغذیه سوئیچینگ نظیر محدوده دما، رطوبت و تهویه اصولی بر روی برچسب مشخصات فنی و دفترچه راهنما درج شده است. عملکرد پاور خارج از شرایط ذکر شده موجب ابطال گارانتی خواهد شد.

• هر گونه ضایعه فیزیکی مانند آب شدن و دفرمه شدن کانکتورها، سوختگی و قطع شدن سیم‌ها، دفرمه شدن و رنگ پریدگی باکس فلزی که به سبب حمل و نقل و بهره برداری غیراصولی ایجاد شده باشد موجب ابطال گارانتی می‌گردد.

• گارانتی منابع تغذیه سوئیچینگ فقط شامل نقایص فنی ناشی از عملیات تولید پاور است، عیوب فنی که ناشی از باز شدن درب پاور توسط افراد غیرمجاز، دست‌کاری در مدارات داخلی، عدم تناسب توان خروجی پاور با سخت افزار مصرفی و نصب باز در مکان و شرایط غیراستاندارد و … به وجود آمده باشد، شامل خدمات گارانتی نمی‌گردد.

• هرگونه آسیب ناشی از ضربه، حوادث طبیعی، آتش سوزی، نوسانات برق شهری، صدمات فیزیکی، ورود مایعات شامل گارانتی نمی‌باشد.

• هرگونه صدمات فیزیکی، خرابی و آسیب دیدگی ناشی از بهره برداری غیراصولی توسط نرم افزارها و سخت افزاری‌های غیرمتعارف و خارج از مشخصات فنی پاور مانند کاربردهای صنعتی غیر کامپیوتری (نظیر تابلوهای LED) و استخراج ارزهای الکترونیکی (ماینینگ) موجب ابطال گارانتی خواهد شد.

• در صورت آسیب دیدگی کلی سیستم، بنا به تشخیص کارشناسان گرین گارانتی فقط شامل ارائه خدمات به پاور خواهد شد و سایر قطعات سخت افزاری و اطلاعات ذخیره شده کاربر مشمول خدمات گارانتی نخواهند بود.

• در پاورهای تمام ماژولار و نیمه ماژولار هر یک از مدل‌ها دارای کابل‌های مخصوص و منحصر به خود می‌باشند، جایگزین کردن کابل‌ها با نمونه‌های متفرقه و تائید نشده توسط کارشناسان گرین و یا استفاده از کابل‌های سری و مدل‌های مختلف پاورهای گرین بر روی یکدیگر موجب ابطال گارانتی خواهد شد.

• هرگونه تغییر در مشخصات دستگاه و باز شدن آن توسط افراد غیرمجاز، گارانتی را از درجه اعتبار ساقط می‌سازد.

• با توجه به رشد و توسعه سریع قطعات رایانه‌ای، در صورت موجود نبودن مدل اصلی دستگاه، مدل‌های جایگزین با احتساب اختلاف قیمت روز ارائه می‌گردند.

• حمل پاور معیوب به نمایندگی‌های فروش و یا دفتر خدمات گارانتی جهت تعویض (با توجه به شرایط گارانتی)، تعمیر و یا تست کامل فنی بر عهده خریدار می‌باشد.

هیچ عکس‌العملی از جانب پاور در هنگام استارت سیستم مشاهده نمی شود.

1. لطفاً از اتصال صحیح کابل برق و روشن بودن دکمه روشن و خاموش تعبیه شده در پشت پاور اطمینان حاصل نمایید.

2. لطفاً از اتصال صحیح و کامل تمامی کابل‌ها و هم چنین جهت صحیح کانکتورها به سیستم خود اطمینان حاصل نمایید.

3. از عدم وجود اتصال کوتاه در قطعات اطمینان حاصل نمایید. برای این کار هر بار یکی از قطعات سیستم را از مدار خارج نمایید.

4. در صورتی که یکی از موارد بالا برای شما اتفاق افتاد، منبع تغذیه را به مدت 2 دقیقه از مدار خارج و به وضعیت خاموش ببرید. سپس منبع تغذیه را دوباره وارد مدار کنید.

5. در صورتی که با رعایت هیچ یک از موارد بالا، پاور قادر به روشن کردن سیستم نبود، با بخش خدمات پس از فروش GREEN تماس حاصل فرمایید.

چگونه از تناسب توان پاور با مصرف قطعات سیستم اطلاع پیدا کنم؟

برای این منظور از منوی بالای وب سایت بر روی بخش “محاسبه گر پاور” گرین کلیک کنید. سپس مشخصات فنی قطعات خود را انتخاب کنید. در نهایت این سامانه پاور مناسب و سازگار با سیستم شما را معرفی می کند.

چگونه می توانم پاور خودم را تست کنم؟

تست کامل سلامت منابع تغذیه سوئیچینگ نیاز به تجهیزات تخصصی و نیروی متخصص آموزش دیده دارد. با استفاده از ترفند زیر می توانید از سلامت اولیه پاور خود اطمینان حاصل نمایید:

– ابتدا تمامی کانکتورهای پاور را از سیستم جدا کنید. سپس پاور مورد نظر را به برق شهر متصل کرده و کلید پاور پشت پاور را روشن کنید. در ادامه سیم سبز (پین شماره 15) و یکی از سیم های مشکی (پین شماره 16) کانکتور 24 پین پاور را با استفاده از یک تکه سیم به یکدیگر متصل کنید. اگر فن پاور روشن شد ظاهراً پاور شما سالم است.

محدوده استاندارد ولتاژهای خروجی پاور چند ولت است؟

– برای ولتاژ 12V+ (سیم های زرد رنگ) حداکثر %5± مقدار نامی: 12.6V+ تا 11.4V+

– برای ولتاژ 5V+ (سیم های قرمز رنگ) حداکثر %5± مقدار نامی: 5.25V+ تا 4.75V+

– برای ولتاژ 3.3V+ (سیم های نارنجی رنگ) حداکثر %5± مقدار نامی: 3.47V+ تا 3.14V+

– برای ولتاژ 5VSB+ (سیم بفنش رنگ) حداکثر %5± مقدار نامی: 5.25V+ تا 4.75V+

– برای ولتاژ 12V- (سیم آبی رنگ) حداکثر %10± مقدار نامی: 10.8V- تا 13.2V-

آیا پاورهای گرین قابلیت اتصال به یو پی اس های (UPS) با توپولوژی لاین اینتراکتیو (Line Interactive) و خروجی شبه سینوسی را دارند؟

بله. به لطف مدار Active PFC و پروتکشن های در نظر گرفته شده در بخش ورودی پاورهای گرین هیچ نوع نگرانی جهت اتصال این نوع یو پی اس ها به تمامی مدل های پاورهای گرین وجود نخواهد داشت.

آیا امکان استفاده از کابل های ماژولار مدل های مختلف پاورهای گرین بر روی سایر مدل ها وجود دارد؟

خیر. اکیداً از اتصال کابل های مدل های مختلف بر روی سایر مدل ها خودداری کنید. نوع آرایش پین ها، قطر سیم ها و آلیاژ فلز کانکتورها در خانواده های مختلف پاورهای گرین منحصر به فرد می باشد. فقط از کابل های تعبیه شده درون جعبه پاور و یا از کابل های مورد تایید واحد خدمات پس از فروش گرین استفاده کنید.

آیا امکان اتصال کانکتور SATA یا molex به رایزر (Riser)های PCIe وجود دارد؟

خیر. اغلب رایزرهای PCIe موجود در بازار حتی بیش از استانداردهای تعیین شده برای PCIe x16 (حدود 75W) انرژی منتقل می کنند. این در حالی است که طبق استانداردهای تعین شده ATX، کانکتورهای SATA و molex حداکثر توانایی انتقال 54W توان را دارا هستند. این بدان معناست که 21W بار بیشتر به این کانکتورها اعمال می شود و همین امر باعث ایجاد مشکلات عدیده برای کاربر خواهد شد.

پاور من دارای کانکتور 8 پین برق پردازنده است ولی مادربرد مورد نظر دارای سوکت 4 پین می باشد. راه حل چیست؟

کانکتور برق پردازنده (E-ATX) در تمامی پاورهای گرین از نوع 4+4 پین می باشد که به واسطه یک سوکت مخصوص به یکدیگر متصل شده اند. برای جدا کردن این سوکت کافی است سوکت را از دو طرف به سمت بیرون بکشید.

چرا یکی از پین های سوکت 24 پین پاورهای جدید گرین (پین شماره 20) خالی می باشد؟

این پین خالی مربوط به ولتاژ 5V- می باشد. این ولتاژ در پاورهای دارای استاندارد ATX12V v2.01 و بالاتر حذف شده است. در نتیجه تمامی پاورهای مدرن و جدید فاقد این پین می باشند.
